공냉식 왕복동 냉동 압축기 장치

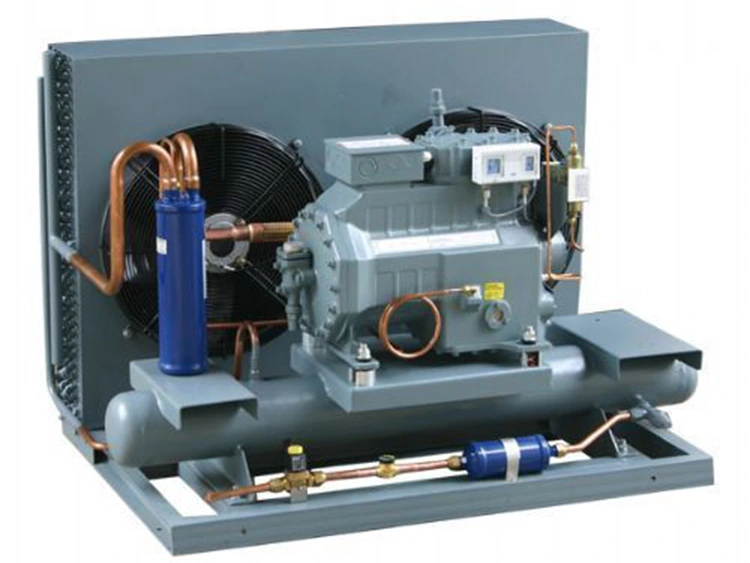

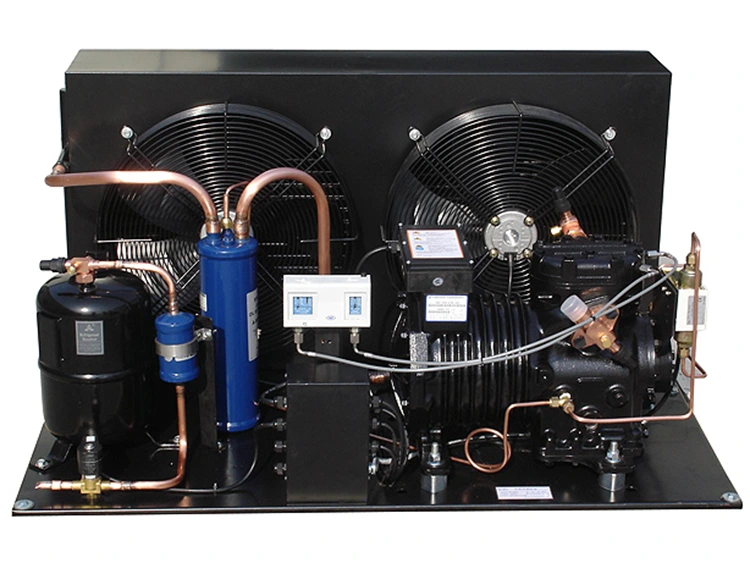

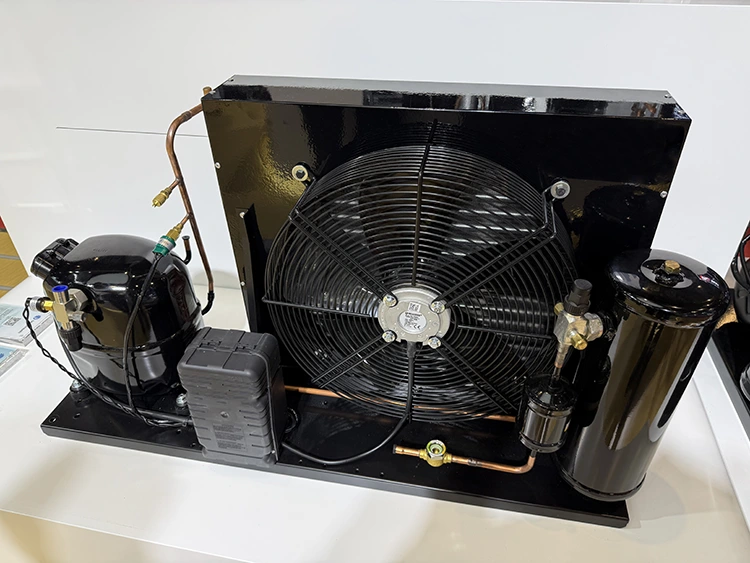

공랭식 왕복동 냉동 압축기 장치는 Lynxcool Industrial Refrigeration Company가 중국에서 설계 및 제조한 공장 조립식 스키드 장착형 통합 냉동 시스템입니다. 이 장치는 하나 이상의 반밀폐형 왕복 압축기, EC 팬 어레이가 장착된 공냉식 응축기, 오일 분리기, 리시버, 전자 또는 감온식 팽창 밸브, PLC 또는 릴레이 논리 제어 패널, 모든 내부 배관 및 전기 배선을 단일 강철 구조 베이스에 통합합니다.

문의 보내기

제품 설명

수십 년간의 상업용 및 산업용 냉동 응용 분야에서 입증된 이 공냉식 왕복 냉동 압축기 장치는 냉장 보관, 진열 케이스 네트워크, 급속 냉동고 및 공정 냉각 응용 분야를 위한 안정적이고 유지 관리가 쉽고 비용 효율적인 냉동 솔루션을 제공합니다. 장치 베이스에 장착된 공냉식 응축기는 냉각수, 냉각탑 또는 수처리 시스템이 필요하지 않으므로 설치가 단순화되고 현장 인프라 요구 사항이 최소화됩니다.

각 냉동 압축기 장치는 배송 전에 중국 공장에서 조립, 누출 테스트 및 작동 테스트를 거칩니다. 냉매 회로는 공장에서 출고되기 전에 미리 충전되어 정격 조건에서 작동됩니다. 제어 시스템은 애플리케이션별 작동 설정값과 안전 한계로 사전 프로그래밍되어 있습니다. 각 장치에는 완전한 공장 테스트 보고서가 함께 제공됩니다. 표준 냉매: R404A, R507A, R448A, R449A, R134a 및 R22. 당사의 단일 압축기 장치 범위는 5kW ~ 40kW이고, 이중 압축기 탠덤 장치 범위는 15kW ~ 120kW입니다.

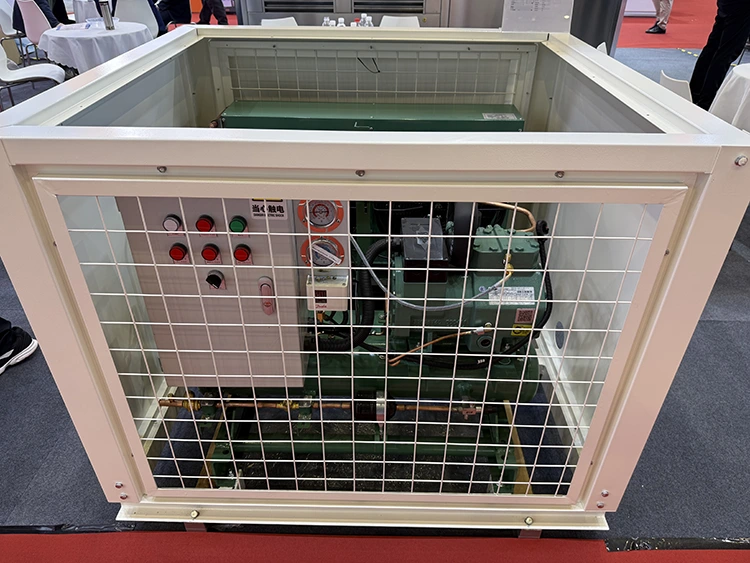

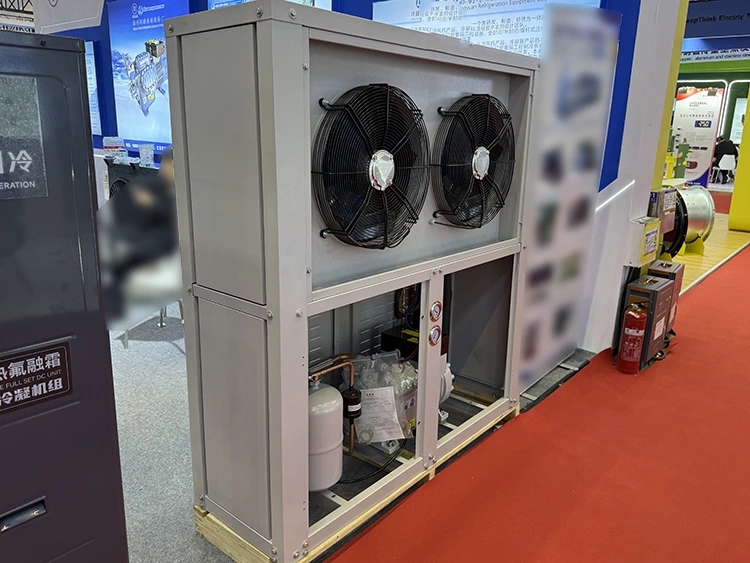

Air-Cooled Reciprocating Refrigeration Compressor Unit

주요 특징

플러그 앤 플레이: 공장에서 충전되고 냉매로 테스트되었습니다. 현장에서는 전원 및 증발기 배관 연결만 필요합니다.

물이 필요 없는 설계: 냉각탑과 수처리 시스템이 필요하지 않아 인프라 비용이 절감됩니다.

Made in China: CE, ISO 9001 등 국제 표준을 준수하면서 중국 제조 시설을 기반으로 한 높은 가성비를 자랑합니다.

폭넓은 적용 가능성: 5kW~120kW의 냉각 용량 범위를 포괄하며 중소 규모의 냉각 요구 사항에 적합합니다.

기술적인 매개변수

매개변수	값/범위
냉동 용량 범위	5kW - 120kW(단일 또는 탠덤 압축기, 표준 정격 조건)
표준 등급 조건	증발 -10°C; 응축 +45°C; 주변온도 +32°C (ARI 520 기준)
증발 온도 범위	−40°C ~ +10°C(단일 단계); −50°C 2단계 옵션
응축 온도 범위	+28°C ~ +58°C(주변에 따라 다름)
압축기 유형	반밀폐형 왕복 운동; 단일 압축기 또는 직렬 이중 압축기
압축기 브랜드 옵션	Bitzer / Copeland / Carlyle / Maneurop (주문시 지정)
실린더 수	2 / 4 / 6 / 8 실린더(압축기 모델에 따라 다름)
용량 제어	온/오프 사이클링; 실린더 하역(2단계 ~ 4단계); 직렬 리드-지연

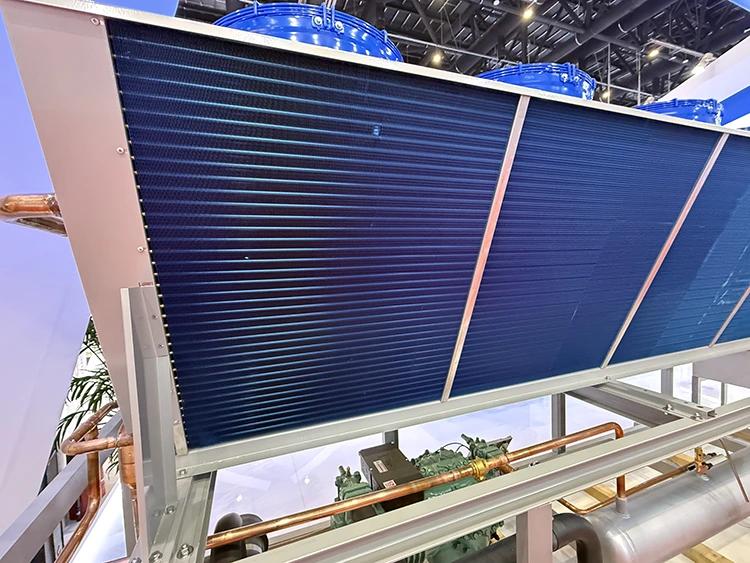

콘덴서 유형	공냉식; V자형 또는 편평한 코일; EC 인버터 축류 팬
콘덴서 팬 유형	EC 전자 정류식 가변 속도 축, IP54 표준
응축 압력 제어	EC 팬 속도 변조; 부동 응축 압력
냉매	R404A / R507A / R448A / R449A / R134a / R22
액체 수신기	완전한; 정격 용량에서 15분 이상 보관할 수 있는 크기
확장 장치	전자 팽창 밸브(EEV) 또는 감온식 팽창 밸브(TXV)
오일 분리기	배출유분리기; 온도 조절기 오일 회수(탠덤 장치의 경우 표준)
크랭크케이스 히터	전기 크랭크케이스 히터 표준; 정지 중에 냉매 이동을 방지합니다.
스키드 프레임	구조용 강철; 진동 방지 마운트; 용융 아연 도금; 지게차 주머니
제어 시스템	릴레이-로직 패널(표준, 소형 유닛) / PLC + HMI(중형 유닛/탠덤)
SCADA 인터페이스	Modbus RTU/BACnet MS/TP(PLC 모델); 디지털 I/O(릴레이 모델)
전기 공급	380V/3상/50Hz(소형 장치의 경우 220V 단상, 460V/60Hz 옵션)
주변 작동 범위	−10°C ~ +43°C 표준; +55°C 고온 옵션
Noise Level	1m에서 ≤ 68~78dB(A)(모델에 따라 다름)
설치 공간(일반적으로 20kW 단일 장치)	대략. 1,100 × 600mm(가로 × 세로); 높이 약. 1,400mm
설치 공간(일반적인 60kW 탠덤 장치)	대략. 2,000 × 900mm(가로 × 세로); 높이 약. 1,600mm
공장 테스트	정격 조건에서 누출 테스트 + 실행 테스트; 테스트 보고서 제공
인증	CE 마킹; ISO 9001 생산; PED 2014/68/EU

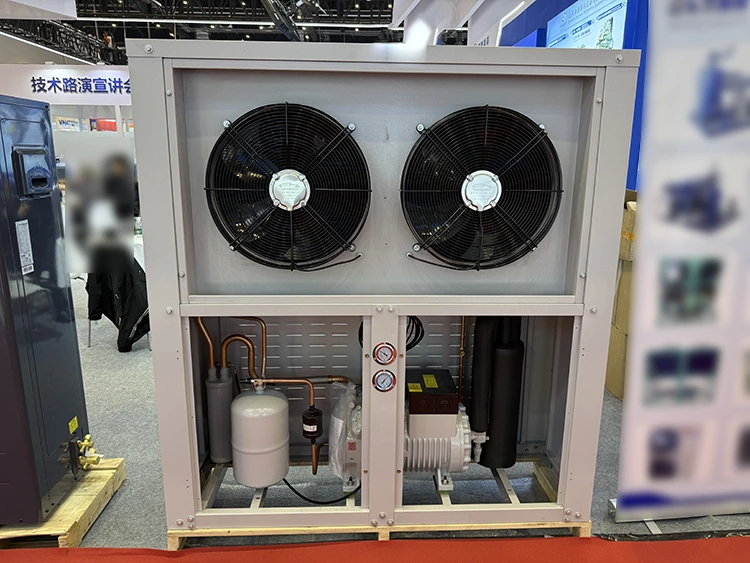

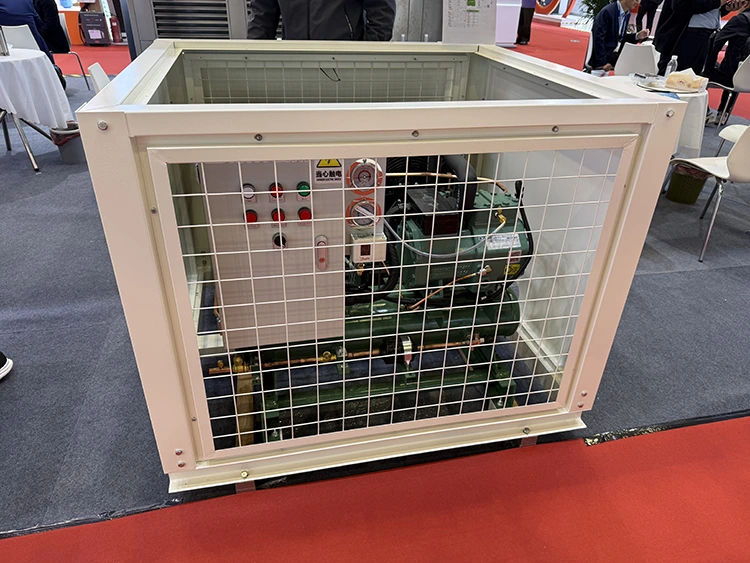

Air-Cooled Reciprocating Refrigeration Compressor Unit

Application Scenarios

중소형 냉장 보관: 정육점, 호텔, 레스토랑 냉장 보관, 의약품 냉장(-5°C ~ -25°C).

슈퍼마켓 콜드체인: 진열장 네트워크에 연결; 이중 장치 병렬 구성은 다양한 부하 요구 사항에 맞게 조정할 수 있습니다.

급속 냉동 및 가공: 상업용 주방용 급속 냉동/사전 냉각 시스템(-10°C ~ -30°C).

공정 냉각: 레이저 냉각, 사출 성형기, 상업용 정밀 공조(R134a 사용).

이동식 냉동: 저온 유통 운송 차량 및 트레일러(콤팩트한 디자인).

주요 기술 특징

브랜드 압축기: 표준 구성에는 글로벌 서비스 네트워크를 갖춘 Bitzer, Copeland, Carlyle 또는 Maneurop과 같은 국제적으로 유명한 브랜드가 포함됩니다.

용량 제어: 시작-정지, 실린더 언로딩, 이중 장치 회전을 통해 25%에서 100%까지 광범위한 용량 조정을 달성하여 보관 온도를 안정화합니다.

EC 팬 기술: 공랭식 왕복동 냉동 압축기 장치는 응축 압력에 따라 팬 속도를 자동으로 조정하여 낮은 주변 온도에서 15~25%의 에너지 절약을 달성합니다.

크랭크케이스 히터: 표준 구성은 정지 중 냉매 이동으로 인한 액체 슬러깅 손상을 방지합니다.

전자식 팽창 밸브(EEV): 감온식 팽창 밸브(TXV)에 비해 더욱 정밀한 과열도 제어(5±8°C)를 제공하며 특히 낮은 부하에서 더 나은 성능을 발휘합니다.

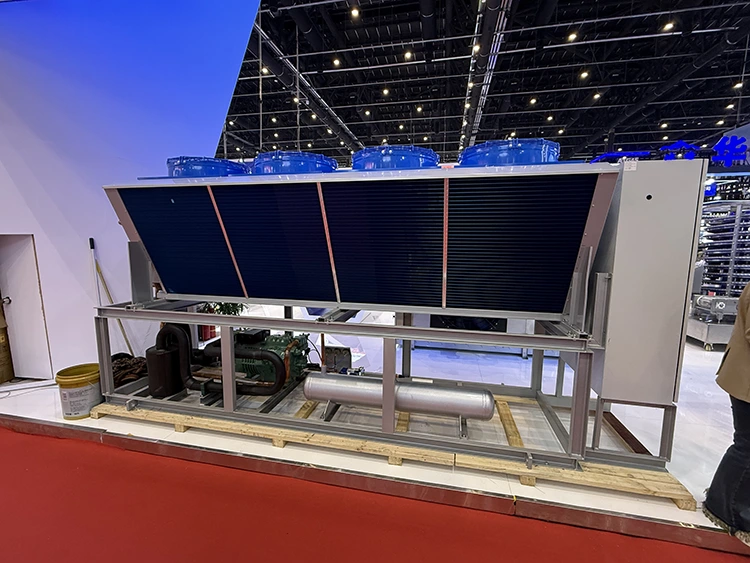

Air-Cooled Reciprocating Refrigeration Compressor Unit

품질 보증 및 서비스

공장 테스트: 각 장치는 기밀성 및 전부하 작동 테스트를 거치며 테스트 보고서가 제공됩니다.

인증 표준: PED 2014/68/EU, EN 378, F-Gas 규정 등을 준수합니다.

보증 정책: 압축기 제조업체에서 제공하는 시운전 후 18개월 또는 배송 후 24개월.

시장 규모: 전 세계 45개국 이상에 15,000개 이상의 장치가 설치되었습니다.

FAQ

Q: 단일 압축기 장치와 직렬 이중 압축기 장치의 차이점은 무엇입니까?

A: 단일 압축기 장치는 온/오프 제어로 작동하는 반밀폐형 왕복 압축기 1개를 사용합니다. 필요할 때 최대 용량으로 작동하고 수요가 떨어지면 중지되므로 부하가 안정적인 소규모 냉장실에 적합합니다.

탠덤 이중 압축기 장치에는 하나의 스키드에 두 개의 압축기가 포함되어 있습니다. 하나는 낮은 부하에서 작동하고, 둘 다 높은 부하에서 작동합니다. 실린더 언로더를 사용하면 25~100% 용량 단계를 제공합니다. 이를 통해 더 나은 부하 매칭이 가능하고, 온도 변동이 줄어들며, 압축기 주기가 최소화되므로 부하가 가변적인 상업용 냉장 창고에 이상적입니다.

Q: 크랭크케이스 히터의 목적은 무엇이며, 고장이 나면 어떻게 되나요?

답변: 크랭크케이스 히터는 정지 중에 냉매가 압축기 오일과 혼합되는 것을 방지합니다. 그렇지 않으면 냉매가 오일에 용해되어 시동 시 격렬한 깜박임을 유발하여 밸브 손상, 기계적 고장 또는 윤활유 손실을 초래할 수 있습니다.

히터가 작동하지 않으면 압축기를 시동하지 마십시오. 교체하고 다시 시작하기 전에 최소 4시간 동안 가열하십시오. 대부분의 PLC 시스템은 히터 결함 경보를 발생시킵니다.

Q: 시간당 몇 개의 압축기 시동이 허용됩니까?

A: 반밀폐형 압축기는 일반적으로 시간당 6~10회 기동을 초과해서는 안 됩니다. 과도한 사이클링은 모터 과열 및 기계적 마모를 유발합니다.

사이클링이 너무 빈번하면 일반적으로 시스템 부하가 최소 용량보다 낮음을 의미합니다. 솔루션에는 다음이 포함됩니다.

● 두 번째(직렬) 압축기 추가

● 열 저장량 증가(예: 물 또는 제품 부하)

● 핫가스 바이패스 밸브를 사용합니다.

Q: 하나의 공냉식 왕복동 냉동 압축기 장치가 서로 다른 온도에서 여러 개의 냉장 보관 장치를 지원할 수 있습니까?

A: 하나의 장치가 동일한 온도에서 여러 증발기에 서비스를 제공할 수 있습니다.

온도가 서로 다른 냉장 보관 장치의 경우 시스템이 가장 낮은 흡입 압력에서 작동하여 효율성을 감소시키고 과냉각의 위험을 증가시키므로 이는 권장되지 않습니다.
