반밀폐형 단일 스테이지 왕복동 냉동 압축기 장치

각 반밀폐형 단일 스테이지 왕복동 냉동 압축기 유닛은 중국에서 제조되어 가장 높은 국제 품질 표준을 충족합니다. 압축기, 고효율 오일 분리기, 수신기 및 건조기, 필터 건조기, 솔레노이드 밸브, 안전 제어 장치 및 완전한 PLC 제어 패널을 공장에서 조립되고 작동 테스트를 거친 스키드 장착 베이스에 통합합니다. 이 설계는 현장 조립 오류를 방지하고 현장 시운전 시간을 크게 줄여줍니다.

반밀폐형 구조는 냉매 회로 내에서 모터를 둘러싸고 개방형 왕복동 압축기에서 냉매 누출의 가장 일반적인 원인인 샤프트 씰을 제거합니다. 그 결과 운영 수명 동안 서비스 개입이 더 적게 필요한 더 깨끗하고 오래 지속되는 시스템이 탄생했습니다. 모든 압축기 모터는 흡입 가스에 의해 직접 냉각되므로 외부 냉각 팬이 필요 없으며 보조 전력 소비가 줄어듭니다.

Lynxcool의 왕복동 압축기 장치는 중국에서 제조되어 40개국 이상으로 수출되며 내구성, 유지 관리 용이성 및 경쟁력 있는 총 소유 비용으로 유명합니다. 표준 냉매: R134a, R404A, R507A, R22(구형 모델에서 수정됨), R448A 및 R449A.

주요 기능

•반밀폐형 모터 - 샤프트 씰이 없는 설계; 흡입 가스로 냉각되는 모터; 개방형 왕복동식 압축기에 비해 냉매 누출률이 현저히 낮습니다.

• 단일 단계 압축 — 간단하고 견고한 피스톤 실린더 메커니즘; 수십 년간의 현장 서비스를 통해 지속적인 운영으로 신뢰성이 입증되었습니다.

•광범위한 작동 범위 - +10 °C ~ −40 °C의 증발 온도; 최대 +55 °C의 응축 온도; 중간 및 저온 응용 분야에 적합합니다.

•실린더 언로딩 용량 제어 - 솔레노이드 제어 실린더 언로더를 통해 25%, 50%, 75% 및 100% 용량 단계; 시동 전류를 줄이고 다양한 부하에 적응합니다.

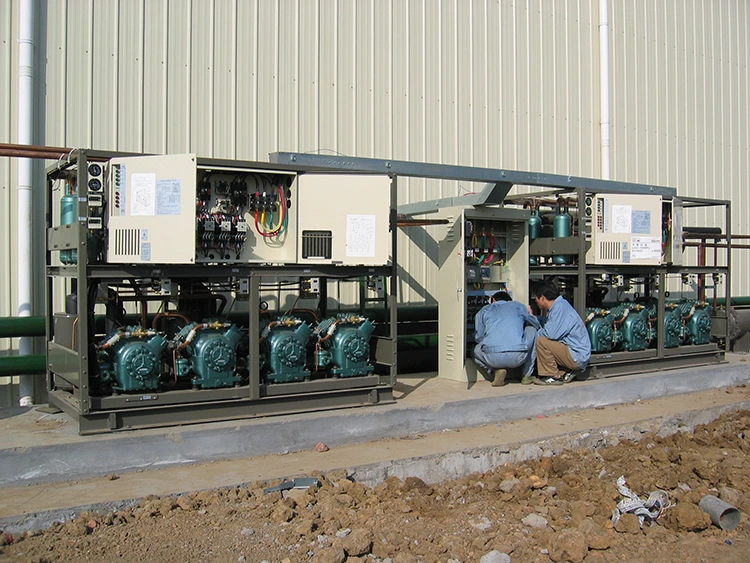

•공장 스키드 패키지 - 중국 생산 시설을 떠나기 전에 압축기, 오일 분리기, 리시버, 필터 건조기, 제어 장치 및 계측기가 단일 장치로 공장에서 장착되고 실행 테스트되었습니다.

•폭넓은 냉매 호환성 - HFC, HFO 혼합 냉매 및 레거시 HCFC 냉매를 지원합니다. 다양한 냉매 충전량에 맞게 현장 구성 가능.

기술적인 매개변수

각 반밀폐형 단일 스테이지 왕복동 냉동 압축기 유닛은 공장 테스트 보고서, CE 적합성 선언 및 GB/T 준수 인증서가 모든 배송에 표준 문서로 제공되어 중국에서 제조 및 실행 테스트되었습니다.

적용범위

슈퍼마켓 및 식품 소매  |  −5°C ~ −25°C

원격 응축 장치, 멀티 데크 디스플레이 케이스, 워크인 쿨러 및 냉동고 시스템. Lynxcool이 중국에서 생산한 장치는 작은 설치 공간과 낮은 소음 수준으로 인해 소매점 환경이나 근처에 설치하기에 매우 적합합니다. 실린더 하역은 사용량이 적은 시간 동안 에너지 소비를 줄입니다.

냉장 보관 및 창고  |  −18°C ~ −35°C

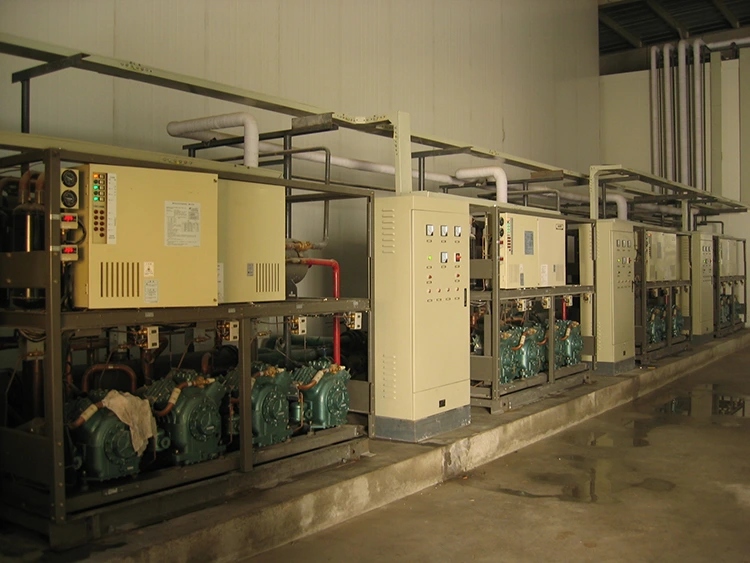

냉동 식품, 유제품, 부패하기 쉬운 식품을 보관하는 중대형 냉장 창고입니다. 중국에서 제작된 Lynxcool 왕복동 장치는 연중무휴 24시간 연속 작동하도록 설계되었습니다. 내장된 중복성을 통해 필요한 총 용량을 달성하기 위해 여러 장치를 병렬 랙 구성으로 설치할 수 있습니다.

음식 서비스 및 접대  |  0°C ~ −20°C

호텔, 레스토랑, 케이터링 시설을 위한 워크인 쿨러, 블래스트 칠러, 제빙기 및 중앙 집중식 주방 냉장 장치입니다. 반밀폐형 설계는 사람이 거주하는 건물의 냉매 누출을 최소화하여 F-Gas 규정 및 ASHRAE 15 안전 요구 사항을 준수하도록 지원합니다.

경공업 공정 냉각 |  −10°C ~ −40°C

플라스틱 사출 성형, 인쇄, 레이저 절단, 전기도금조 온도 제어를 포함한 산업 공정의 냉각. 국제 품질 표준에 따라 중국에서 생산된 이 장치는 까다로운 연속 작업 산업 환경을 위해 제작되었습니다.

운송 및 냉장 차량  |  −18°C ~ −25°C

콤팩트한 크기, 진동 저항 및 넓은 주변 온도 범위에서 안정적인 시동이 요구되는 냉장 트럭, 트레일러 및 선적 컨테이너용 독립형 응축 장치입니다. 장치는 디젤 엔진 구동 또는 해안 전력 작동에 적합한 구성으로 제공됩니다.

핵심 기술 기능

01 — 반밀폐형 모터 인클로저

압축기 모터는 냉매 회로 내에 내장되어 있으며 복귀하는 흡입 가스에 의해 직접 냉각됩니다. 이 설계는 개방형 왕복동 압축기에서 일반적으로 발견되는 기계식 샤프트 씰을 제거합니다. 반밀폐형 단일 스테이지 왕복동 냉동 압축기 장치는 서비스 수명 동안 평균 샤프트 씰 관련 누출율이 거의 0에 가까워 최종 사용자의 F-가스 규정 준수 비용을 줄이고 냉매 보충 빈도를 줄이는 데 도움이 됩니다.

02 - 다중 실린더 왕복 메커니즘

피스톤-실린더 왕복 메커니즘은 수백만 작동 시간에 걸쳐 수십 년간의 현장 데이터를 통해 기계적으로 가장 입증된 현존하는 압축기 기술 중 하나입니다. 2기통, 4기통, 6기통 및 8기통 구성으로 제공되는 왕복식 설계는 스크류 압축기보다 액체 슬러깅을 더 잘 견디므로 냉매 역류가 위험할 수 있는 시스템에서 더 관대합니다. 모든 압축기 내부 부품은 엄격한 치수 허용 오차에 맞춰 중국에서 제조 및 조립되며 공장 출고 전 GB/T 19409에 따라 검사됩니다.

03 — 실린더 하역량 제어

솔레노이드 작동식 실린더 언로더를 사용하면 정격 출력의 25%, 50%, 75% 및 100% 사이에서 용량을 단계적으로 조정할 수 있습니다. 또한 언로드는 모터 시동 전류를 줄여 다양한 구성에서 소프트 스타터 없이 직접 온라인 시동을 가능하게 하여 전기 설치 비용을 낮춥니다. PLC는 흡입 압력을 기반으로 하역 순서를 자동으로 관리하여 부하 범위 전체에서 안정적인 증발 온도를 유지합니다. 이 기능은 Lynxcool이 창립 이래 중국에서 생산한 모든 장치의 표준이었습니다.

04 - 크랭크케이스 히터 및 액체 역류 방지 장치

공장에서 장착된 크랭크케이스 히터는 오프 사이클 중에 냉매가 오일로 이동하는 것을 방지하여 시동 시 윤활에 사용할 수 있는 올바른 오일 점도를 보장합니다. PLC는 장기간 정지 후 압축기가 시동되도록 허용하기 전에 최소 크랭크케이스 가열 시간을 적용합니다. 저온 구성에 표준으로 포함된 흡입 어큐뮬레이터와 결합된 이러한 조치는 치명적인 왕복동 압축기 고장의 가장 일반적인 원인인 액체 슬러깅으로부터 압축기를 보호합니다.

05 — 차압 모니터링을 통한 강제 공급 윤활

내부 기어식 오일 펌프는 크랭크샤프트가 회전하기 시작하는 순간부터 모든 베어링 표면에 가압된 오일을 공급합니다. 오일 압력 차동 스위치는 안전 회로에 연결되어 있습니다. 시동 후 90초 이내에 오일 압력이 형성되지 않거나 작동 중에 설정점 아래로 떨어지면 압축기가 즉시 정지되고 경보가 발생합니다. 이 보호 기능은 중국에서 Lynxcool이 제조한 모든 장치의 표준이며 운영자가 우회할 수 없습니다.

06 — 공장 스키드 조립 및 선적 전 실행 테스트

모든 구성 요소는 공장에서 에폭시 코팅된 구조용 강철 베이스 프레임에 장착되고 구리 또는 강철로 완전히 배관되어 중국 생산 시설의 터미널 스트립에 배선됩니다. 파견 전에 각 장치는 압력 누출 점검, 전기 절연 테스트, 안전 인터록 검증, 기록된 흡입 압력, 토출 압력, 오일 압력 및 모터 전류와 함께 정격 조건에서 최소 4시간 작동 실행 등 완전한 실행 테스트를 거칩니다. 중국에서 배송되는 모든 장치에 대해 테스트 인증서가 발행됩니다.

Lynxcool과 파트너 관계를 맺어야 하는 이유는 무엇입니까?

입증된 제조 유산

Lynxcool은 20년 넘게 중국에서 냉동 장비를 설계하고 제조해 왔습니다. 당사의 반밀폐형 왕복동 장치는 당사의 가장 성숙한 제품 라인 중 하나이며, 중국에서 생산된 2,000개 이상의 장치를 아시아 태평양, 중동, 유럽 및 미주 전역의 고객에게 납품한 지속적인 생산 역사를 가지고 있습니다. 이러한 풍부한 현장 경험은 우리가 만드는 모든 디자인 개선에 영향을 미칩니다.

전용 응용 엔지니어링

중국에 본사를 둔 당사 엔지니어링 팀은 열부하 검토, 압축기 선택, 냉매 선택, 전기 설계 및 제어 전략 정의 등 전체 사양 프로세스를 통해 고객을 지원합니다. 우리는 유료 추가 서비스가 아닌 표준 주문 프로세스의 일부로 선택 보고서, 장비 일정 및 P&ID 도면을 생성합니다.

ISO 9001 제조 및 100% 공장 테스트

당사의 중국 생산 시설은 ISO 9001 품질 관리에 따라 운영됩니다. Lynxcool이 중국에서 제조한 모든 왕복동 압축기 장치는 배송 전에 100% 공장 승인 테스트를 거칩니다. 통과된 테스트 기록 없이는 어떤 장치도 우리 시설을 떠나지 않습니다. 이 약속은 시운전 지연의 가장 일반적인 원인인 현장에서 발견된 장비 결함을 제거합니다.

전역적으로 서비스 가능한 구성 요소

코어 압축기는 글로벌 서비스 네트워크와 예비 부품 가용성을 갖춘 브랜드인 Bitzer, Embraco 또는 Dorin에서 공급됩니다. 모든 전기 부품은 Siemens, Schneider 또는 Delta 제품입니다. Danfoss 또는 Emerson의 계측. 이러한 구성 요소는 전 세계적으로 생산 및 비축되므로 모든 시장의 고객은 Lynxcool을 유일한 공급망으로 사용하지 않고도 현지에서 예비 부품을 조달할 수 있습니다. 이는 독점 구성 요소 설계에 비해 상당한 이점입니다.

국제 품질을 갖춘 경쟁력 있는 중국산 가격

중국에서 제조되기 때문에 Lynxcool은 국제적으로 인증된 응용 엔지니어링 냉동 장비를 유럽에서 제조된 대체 제품보다 일반적으로 20~35% 낮은 가격으로 제공할 수 있습니다. 우리의 중국 생산 비용은 마진으로 흡수되지 않고 고객에게 직접 전달됩니다. 우리는 브랜드 프리미엄만이 아닌 전달된 총 가치를 기준으로 경쟁하기 때문입니다.

인증 및 규정 준수

•ISO 9001 — 품질 관리 시스템, 중국 생산 시설

•CE 마크 - 유럽 적합성(기계 지침 및 PED 2014/68/EU)

•ASHRAE 15 - 냉동 시스템에 대한 안전 표준

•GB/T 19409 - 냉동 압축기에 대한 중국 국가 표준

•F-가스 규정 준수 - EU 517/2014 및 후속 규정 지원

•UL/ETL 옵션 — 북미 시장 요구 사항에 사용 가능

실적

•2,000개 이상의 반밀폐형 왕복 장치는 중국에서 생산되어 전 세계에 설치됩니다.

•6대륙 40여개국에 수출

•중국 생산 시설에서 98% 정시 납품

•상업용 냉동 작업에서 50,000 작동 시간을 초과하는 평균 MTBF

•주요 글로벌 시장에 대한 48시간 예비 부품 대응

•최대 5년 연장 보증 가능

자주 묻는 질문

Q: 내 응용 분야에 스크류 압축기 대신 왕복동 압축기를 선택하는 이유는 무엇입니까?

A: 왕복동 압축기는 스크류 압축기의 크기가 너무 크고 비효율적인 중소 용량에서 탁월한 성능을 발휘합니다. 나사보다 간헐적인 액체 역류를 더 잘 견디므로 완벽하지 않은 시스템 설계에서도 더 관대합니다. 또한 전문 도구나 독점 오일이 필요하지 않아 현장에서 서비스하기가 더 쉽고 비용도 저렴합니다. 150kW 미만의 용량과 −35°C 이상의 증발 온도의 경우 왕복동식 압축기는 일반적으로 첫 번째 비용, 신뢰성 및 서비스 가능성의 최상의 조합을 제공합니다.

Q: 반밀폐형 단일 스테이지 왕복동 냉동 압축기 장치를 현장에서 되감거나 수리할 수 있습니까?

답: 그렇습니다. 반밀폐형 압축기의 볼트 체결식 엔드 커버를 통해 현장에서 모터 권선 및 베어링에 접근할 수 있습니다. 모터 되감기, 베어링 교체, 밸브 플레이트 서비스 및 커넥팅 로드 교체는 모두 숙련된 냉동 엔지니어가 장치를 공장으로 반품하지 않고도 수행할 수 있습니다. 이는 모터 고장 시 완전한 어셈블리로 교체해야 하는 완전 밀폐형 압축기에 비해 중요한 이점입니다.

Q: 이 장치는 어떤 냉매를 사용할 수 있으며 R22가 지원됩니까?

A: 표준 구성은 R134a, R404A, R507A, R448A 및 R449A를 지원합니다. R22 레거시 구성은 기존 시스템 인프라를 보존해야 하는 개조 프로젝트에 특별히 사용할 수 있습니다. 압축기 내부, 밸브 재질, 오일 종류 등 모두 당사 중국 공장에서 지정된 냉매와 일치하여 출고됩니다. 시운전 후 냉매를 전환하려면 엔지니어링 검토가 필요합니다. 냉매를 변경하기 전에 당사 팀에 문의하세요.

Q: 실린더 언로드는 어떻게 작동하며 에너지를 절약합니까?

A: 실린더 언로더는 압축 행정 중에 선택된 실린더의 흡입 밸브를 열어두어 해당 실린더가 작동하지 못하도록 하는 솔레노이드 작동 장치입니다. 예를 들어, 50% 무부하 시 실린더의 절반이 비활성화되고 압축기는 정격 용량의 약 절반을 제공하면서 최대 부하 전력의 약 55~60%를 소비합니다. 이는 부분 부하 조건에서 의미 있는 에너지 절약입니다. PLC는 흡입 압력에 따라 용량 단계를 전환하여 언로딩 순서를 자동으로 관리합니다.

Q: 이 장치는 어디에서 제조되며 어떤 품질 보증이 이루어지나요?

A: 이 제품 라인의 모든 장치는 중국의 ISO 9001 인증 Lynxcool 생산 시설에서 설계 및 제조되었습니다. 우리는 Made in China 유산을 자랑스럽게 생각하며 엄격한 품질 보증을 통해 이를 뒷받침합니다. 즉, 입고 부품 검사, 공정 내 조립 검사, 100% 공장 가동 테스트, 테스트 인증서, CE 적합성 선언, 중국에서 생산된 모든 장치와 함께 배송되는 GB/T 준수 기록을 포함한 전체 문서입니다.

Q: 예상 사용 수명은 얼마나 되며, 장치에 어떤 유지 관리가 필요합니까?

A: 일반적인 상업용 냉동 사용 시 중국에서 Lynxcool이 생산하는 반밀폐형 왕복 압축기 장치는 적절한 유지 관리를 통해 15~25년의 예상 작동 수명을 갖습니다. 권장 유지보수 간격: 작동 시간 10,000시간마다 오일 및 필터 교체, 20,000시간마다 밸브 플레이트 검사, 매년 모터 권선 절연 테스트. 작동 조건에 따라 40,000~50,000시간에 걸쳐 전체 점검을 실시합니다. 당사의 서비스 문서에는 자세한 유지 관리 일정과 절차가 나와 있습니다.

Q. 주문부터 배송까지 소요시간은 얼마나 되나요?

A: 중국 생산 시설의 표준 구성: 주문 확인부터 공장 발송까지 6~10주가 소요됩니다. 맞춤형 구성 또는 비표준 전압/냉매 옵션: 10~14주. 스키드 장착 장치의 현장 설치에는 1~2일이 소요됩니다. 냉매 충전, PLC 검증, 안전 점검, 운영자 교육을 포함한 시운전에는 현장 Lynxcool 엔지니어와 함께 표준 구성을 수행하는 데 1일이 소요됩니다.

시스템을 지정할 준비가 되셨나요?

귀하의 작동 조건에 따른 맞춤형 제안을 원하시면 당사 엔지니어링 팀에 문의하십시오.
