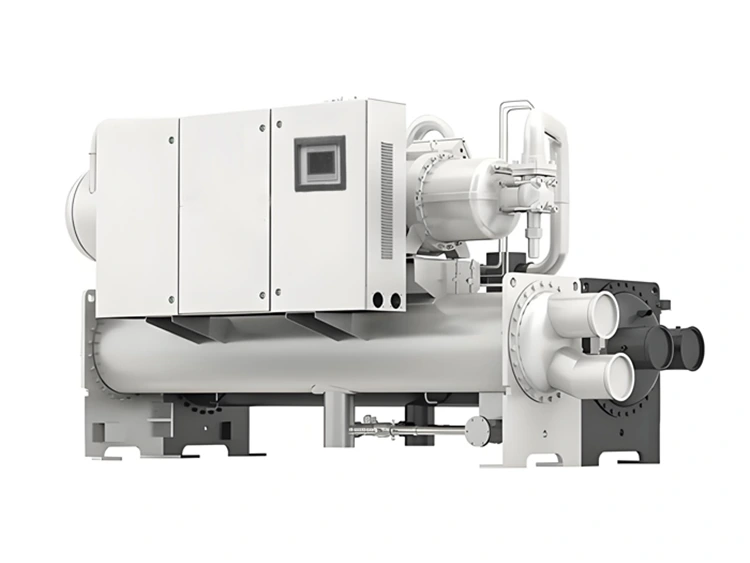

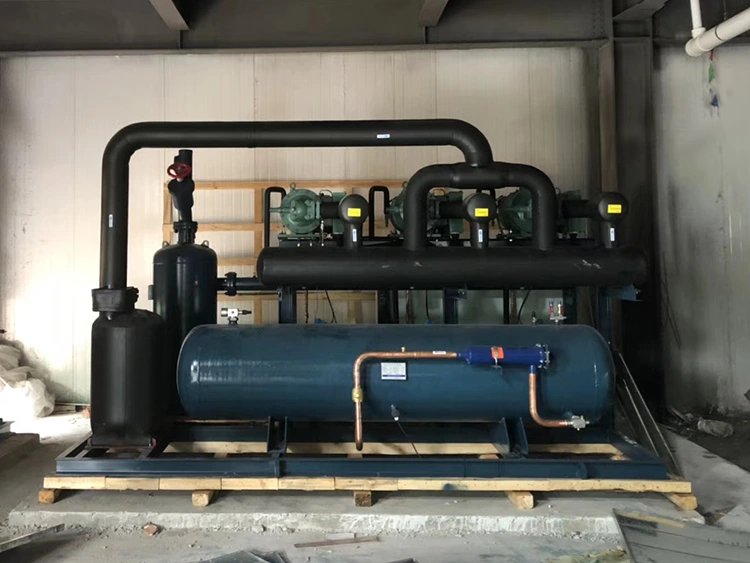

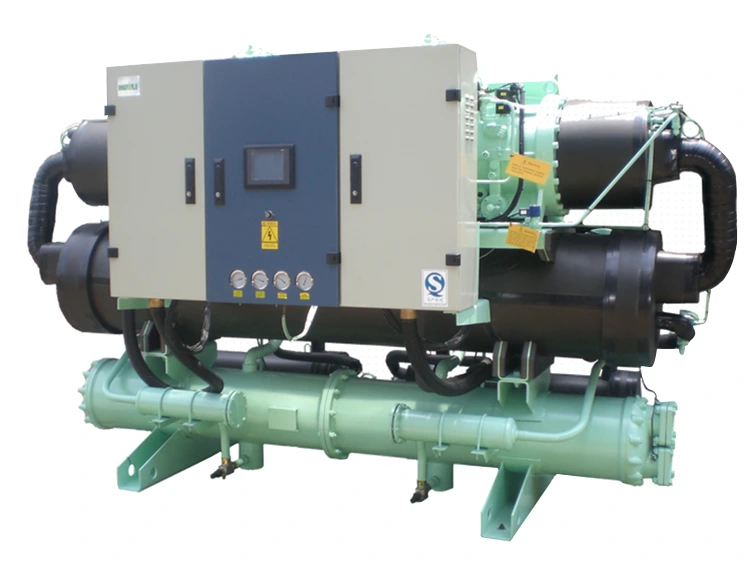

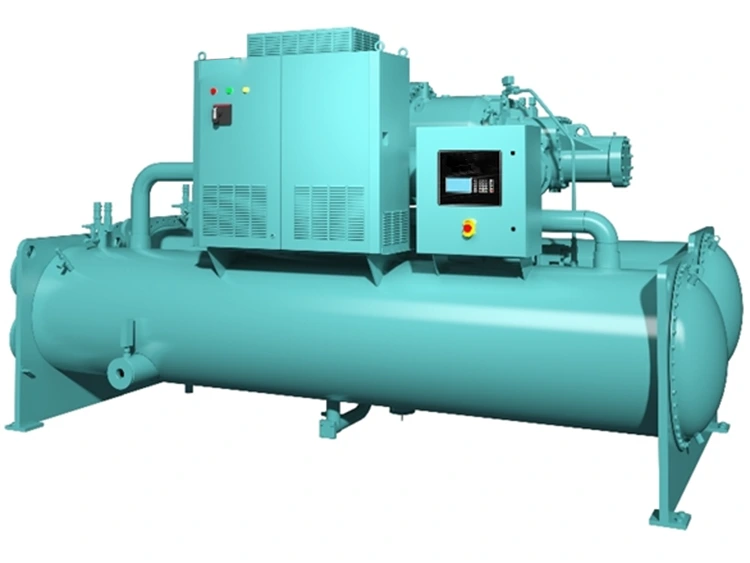

수냉식 스크류 냉동 압축기 장치

중국에서 생산되어 전 세계 대규모 냉장 매장, 산업 식품 가공 공장, 의약품 제조 시설, 화학 공정 냉각 시스템 및 상업용 냉각기 공장실로 수출되는 Lynxcool 수냉식 스크류 냉동 압축기 장치는 최대 에너지 효율, 단위 바닥 면적당 최대 냉동 용량 또는 주변 온도가 높은 기후에서의 작동으로 인해 수냉식 응축이 선호되거나 실행 가능한 유일한 옵션인 응용 분야에 선택됩니다. +35°C~+45°C의 주변 공기가 아닌 +28°C~+35°C의 냉각수로 열을 방출함으로써 수냉식 장치는 동등한 공냉식 장치보다 5~12°C 낮은 응축 온도를 달성하고 압축기 압력 비율을 직접적으로 낮추며 COP를 10~25% 개선하고 공냉식 응축이 비효율적이거나 비실용적인 높은 주변 기후로 작동 범위를 확장합니다.

모든 Lynxcool 수냉식 스크류 냉동 압축기 장치는 배송 전에 중국 생산 시설에서 공장 조립, 압력 테스트, 누출 테스트 및 실행 테스트를 거쳤습니다. 장치는 공장에서 냉매를 충전하고 정격 조건에서 테스트됩니다. 흡입 및 토출 압력과 온도, 응축수 입구 및 출구 온도, 오일 압력 및 온도, 총 전력 소비량, 계산된 COP는 모두 측정되어 모든 장치와 함께 제공되는 공장 테스트 보고서에 기록됩니다. 표준 냉매: R404A, R507A, R448A, R449A, R134a 및 R22(교체 프로젝트). 수냉식 콘덴서는 고객의 냉각수 회로에 플랜지 연결 방식으로 제공됩니다.

주요 기능

• 더 높은 효율을 위한 수냉식 응축 — 동일한 주변 환경에서 동급의 공냉식보다 응축 온도가 5~12°C 낮습니다. COP 개선 10~25%; 동일한 전력에서 압축기 용량이 8~15% 증가합니다.

• 쉘 앤 튜브 또는 플레이트 콘덴서 옵션 - 대용량 및 암모니아 호환 응용 분야를 위한 쉘 앤 튜브; 컴팩트한 설치 공간 및 HFC 애플리케이션을 위한 브레이징 플레이트.

• 높은 주변 기후에 적합 - 주변 공기 온도와 무관한 응축 온도; 공냉식 장치가 어려움을 겪는 중동, 남아시아 및 열대 기후에서 일관된 성능을 발휘합니다.

•실내 설치 - 기계실 실내에 장치가 설치됩니다. 실외 공간이 없습니다. 장치에는 날씨나 UV 노출이 없습니다. 더 긴 서비스 수명; 건물 외부의 소음을 줄입니다.

• 반밀폐형 또는 개방형 스크류 압축기 — 무단계 25~100% 용량 조절; 증발 온도 범위 -45°C ~ +10°C; 다양한 주요 압축기 브랜드를 사용할 수 있습니다.

•넓은 용량 범위 - 단일 장치에서 80kW ~ 1,200kW의 냉동 용량; 병렬 장치 배열로 더 큰 업무 수행.

•PLC 자동화 — 터치 HMI를 갖춘 Siemens 또는 Delta PLC; 전체 용량, 안전 및 경보 관리; Modbus / BACnet / OPC-UA SCADA 인터페이스.

기술적인 매개변수

모든 수냉식 스크류 냉동 압축기 장치는 공장에서 조립되고 압력 테스트를 거쳤으며 응축기에 연결된 냉각수 공급 장치를 사용하여 중국에서 전부하 실행 테스트를 거쳤습니다. 공장 문서에는 냉매 회로 압력 테스트 인증서(1.5× 설계 압력), 응축기 유압 테스트 인증서, 압축기 런인 기록, 정격 조건에서의 전부하 작동 매개변수 로그, 안전 장치 기능 검증 보고서 및 전기 안전 테스트가 포함됩니다. CE 적합성 선언, PED 압력 장비 문서 및 시운전 매뉴얼은 중국 생산 시설에서 발송되는 모든 장치와 함께 제공됩니다.

적용범위

대규모 냉장 창고 및 냉동 창고  |  고효율, 고용량

중국에서 생산된 Lynxcool 수냉식 스크류 냉동 압축기 장치는 최대 에너지 효율과 실내 바닥 면적 단위당 최대 냉동 용량이 주요 선택 기준인 대형 냉장 창고 및 냉동 창고에 선호되는 냉동 플랜트입니다. −18°C ~ −25°C 온도의 대형 냉동 창고에 사용되는 수냉식 장치는 동급의 공냉식 장치보다 COP가 10~25% 더 높으며 이는 저장된 냉동 제품 톤당 연간 전기 비용을 직접적으로 낮추는 것으로 해석됩니다.

이 장치는 실내 기계실에 설치되어 공냉식 설계의 실외 장비 제약을 제거하고 응축 섹션이 주변 공기 온도에 관계없이 안정적인 냉각탑 수온의 이점을 누릴 수 있도록 합니다. 공통 냉각탑과 병렬로 연결된 여러 장치는 중앙 집중식 제어 가능 공장실에서 10,000m3 이상의 대규모 냉동 유통 센터에 서비스를 제공합니다.

식품 가공 공장  |  지속적인 고부하 공정 냉각

육류 도축 및 가공, 해산물 가공, 유제품, 음료 및 즉석 식품 생산과 같은 식품 가공 공장에는 안정적인 온도와 최소한의 가동 중지 시간으로 높은 부하율에서 지속적으로 작동하는 냉동 시스템이 필요합니다. 중국에서 제조된 수냉식 스크류 장치는 주변 공기 온도를 추적하는 대신 냉각탑 회로에 의해 응축 온도가 제어되어 실외 날씨에 관계없이 생산 교대 내내 안정적인 작동 조건을 제공하기 때문에 공냉식 대안보다 이러한 까다로운 작업에 더 적합합니다.

응축 온도 변동성이 감소하면 압축기 작동 조건이 더욱 안정적이고, 압축기 구성품의 기계적 응력이 낮아지며, 예정된 유지보수 개입 간격이 길어집니다. 0°C ~ −10°C의 공정 냉각 응용 분야가 주요 응용 분야이며, 동일한 수냉식 응축기 인프라를 사용하는 2단계 또는 캐스케이드 시스템에서 −30°C ~ −40°C의 급속 동결을 제공합니다.

제약 제조 및 클린룸 냉각  |  안정적인 조건

의약품 제조 시설, 클린룸 및 실험실 환경에는 민감한 공정이나 기기에 영향을 줄 수 있는 실외 공기 분사 소음이나 진동 없이 매우 안정적인 온도 및 습도 조건을 유지하는 냉동 시스템이 필요합니다. Lynxcool이 중국에서 생산한 실내 설치형 수냉식 스크류 장치는 다음 요구 사항을 충족합니다. 장치는 생산 영역과 격리된 전용 기계실에 설치됩니다. 수냉식 응축기는 응축기 팬 소음을 완전히 제거합니다. 스키드 프레임의 진동 방지 마운트는 건물 구조로부터 압축기 진동을 분리합니다. 안정적인 냉각탑 수온은 일년 내내 정밀하게 제어 가능한 응축 조건을 제공합니다. GDP 규제 의약품 냉장실의 경우 수냉식 스크류 장치의 높은 COP와 정밀한 용량 조절을 통해 제품 보관 영역에서 엄격한 온도 대역 제어(±0.5°C)가 가능합니다.

화학 및 석유화학 공정 냉각  |  고압적이고 공격적인 미디어

화학 및 석유화학 공정 냉각 응용 분야에는 높은 압력, 높은 주변 온도 또는 공냉식 응축을 방지하는 공격적인 화학 환경의 공정 유체가 포함되는 경우가 많습니다. 중국에서 제조된 수냉식 스크류 장치는 공격적인 냉각수 화학 반응을 위해 스테인리스 스틸 또는 티타늄 튜브로 지정될 수 있고 공정 적용을 위해 높은 설계 압력을 갖춘 쉘 앤 튜브 콘덴서를 사용합니다. 장치는 실내에 설치되어 실외 공정 공장 환경으로부터 보호됩니다. 공정 열 교환기에 직접 냉매가 아닌 보조 냉각수(글리콜, 염수 또는 공정 유체)가 필요한 응용 분야의 경우 수냉식 장치는 냉각수 회로의 중간 판형 열 교환기에 연결됩니다.

대기온도가 높은 기후  |  중동, 남아시아, 열대

주변 온도가 정기적으로 40°C~50°C를 초과하는 기후에서는 공냉식 응축이 비효율적이거나 불가능해집니다. 즉, 응축 온도가 60°C 이상으로 올라가고, 압축기 압력 비율이 급격히 증가하고, 용량이 감소하고, 고압 안전 트립이 빈번해집니다. Lynxcool이 중국에서 생산한 수냉식 장치는 이러한 대기 온도가 높은 기후에서 냉동을 위한 확실한 솔루션입니다.

냉각탑은 주변 공기 온도가 45°C 이상인 경우에도 +28°C ~ +33°C의 응축수를 공급하여 응축 온도를 +35°C ~ +40°C 범위로 유지하고 압축기 용량과 효율성을 설계 값으로 유지합니다. Lynxcool은 공냉식 대안이 높은 여름 주변 온도에서 지속적으로 성능을 발휘하지 못하는 중동, 남아시아 및 열대 아시아 전역의 냉장 상점, 식품 가공 공장 및 제약 시설에 수냉식 스크류 장치를 설치했습니다.

핵심 기술 기능

01 — 수냉식 응축: 열역학적 이점

수냉식 응축의 열역학적 사례는 간단합니다. 냉각 타워는 주변 공기의 습구 온도와 냉각 타워 접근 온도(일반적으로 온대 또는 아열대 기후에서 +28°C ~ +33°C)로 응축수를 공급합니다. 공냉식 콘덴서는 방열판으로서 건구 주변 온도로 제한됩니다. 온대 기후에서 하루 35°C일 때 공냉식 응축기는 약 45°C ~ 50°C의 응축 온도를 달성합니다. 당일 수냉식 응축기는 약 35°C ~ 38°C의 응축 온도를 달성합니다.

응축 온도가 10°12°C 낮아지면 압축기 압력비가 감소하여 압축기 COP가 10~25% 향상되고 동일한 축 출력에서 ​​냉동 용량이 8~15% 증가합니다. 건구 온도가 45°C ~ 50°C에 도달하는 더운 기후에서는 수냉식 응축의 장점이 더욱 두드러집니다. 공냉식 장치는 정격 응축 압력을 안전한 한계 내에서 유지할 수 없는 반면, 수냉식 장치는 +32°C ~ +36°C의 냉각탑 물을 사용하여 계속해서 효율적으로 작동합니다.

02 — 쉘 앤 튜브 콘덴서: 견고하고 서비스 가능하며 고용량

중국에서 제조된 Lynxcool 수냉식 스크류 냉동 압축기 장치의 표준 응축기 구성은 쉘 측에 냉매 응축이 있고 튜브를 통해 흐르는 냉각수가 있는 쉘 앤 튜브 열 교환기입니다.

쉘 앤 튜브 설계는 다음과 같은 이유로 대용량 장치(150kW 이상)에 선호됩니다.

(1) 단기 부하 변동에 대한 완충 역할을 하는 큰 냉매측 부피를 제공하여 과도 조건에서 안정적인 응축 압력을 유지합니다.

(2) 전체 응축기를 교체하지 않고도 검사, 청소 또는 오염되거나 손상된 튜브의 교체를 위해 튜브 번들을 개별적으로 제거할 수 있습니다.

(3) 브레이징 플레이트 교환기의 압력 제한 없이 저온 응용 분야의 더 높은 냉매 압력을 견딥니다.

(4) 스테인리스 스틸 튜브를 지정할 경우 암모니아(R717) 냉매와 호환되므로 암모니아 시스템의 표준 응축기가 됩니다.

작은 설치 공간이 우선시되는 더 작은 용량의 HFC 장치(150kW 미만)의 경우 브레이징 판형 열교환기 콘덴서를 대안으로 사용할 수 있습니다.

03 — 부분 부하 효율 극대화를 위한 VFD 압축기 드라이브 옵션

표준 스크류 압축기 용량 조정 메커니즘(슬라이드 밸브)은 로터 쌍의 활성 스윕 볼륨을 효과적으로 줄여 용량을 줄이지만, 압축기 모터는 고정 속도로 계속 작동하고 압축기의 기계 효율은 부분 부하에서 감소합니다. 압축기 모터의 가변 주파수 드라이브(VFD)는 추가적인 에너지 절약 메커니즘을 제공합니다. 부분 부하에서는 압축기 속도가 필요한 용량에 비례하여 감소하고 매우 낮은 부하에서는 대략 속도의 3제곱에 비례하여 모터 샤프트 출력이 감소합니다.

중국에서 제조된 Lynxcool 수냉식 스크류 장치의 슬라이드 밸브 변조와 VFD 속도 제어의 조합은 전체 10~100% 용량 범위에서 달성 가능한 최고의 부분 부하 효율성을 제공합니다. 특히 압축기가 대부분의 가동 시간 동안 부분 부하에서 작동하는 가변 부하가 있는 냉장 창고 및 공정 냉각 시스템에 유용합니다. VFD 압축기 드라이브는 모든 모델에서 공장 장착 옵션으로 제공됩니다. Lynxcool의 중국 기반 엔지니어링 팀은 각 프로젝트의 VFD 옵션에 대한 연간 에너지 절약 및 투자 회수 기간을 계산합니다.

04 — 냉각수 회로 통합 및 수처리

수냉식 냉동 시스템의 성능은 응축수 공급의 품질과 유량에 따라 결정적으로 달라집니다. 응축기 튜브에 스케일이 쌓이면 열 저항이 증가하고 응축 온도가 상승하며 COP가 감소하고 결국 튜브가 막힐 수 있습니다. 튜브 재질의 부식으로 인해 누출이 발생하고 튜브 고장이 발생합니다. 냉각탑 및 응축수 회로의 생물학적 성장(레지오넬라 및 기타 박테리아)은 적극적인 관리가 필요한 공중 보건 위험 요소입니다.

Lynxcool의 중국 기반 엔지니어링 팀은 모든 수냉식 장치 프로젝트에 대해 응축수 회로 설계 지침을 제공합니다. 현장 습구 온도에서 응축기 열 제거 의무에 맞는 냉각탑 선택; 콘덴서 수도관 크기 조정; 밸런싱 밸브 및 스트레이너 위치; 스케일 억제, 부식 억제 및 살생물제 투여를 다루는 수처리 시스템 사양. 응축기 수질 사양은 수처리 프로그램의 기초로 모든 장치에 제공됩니다.

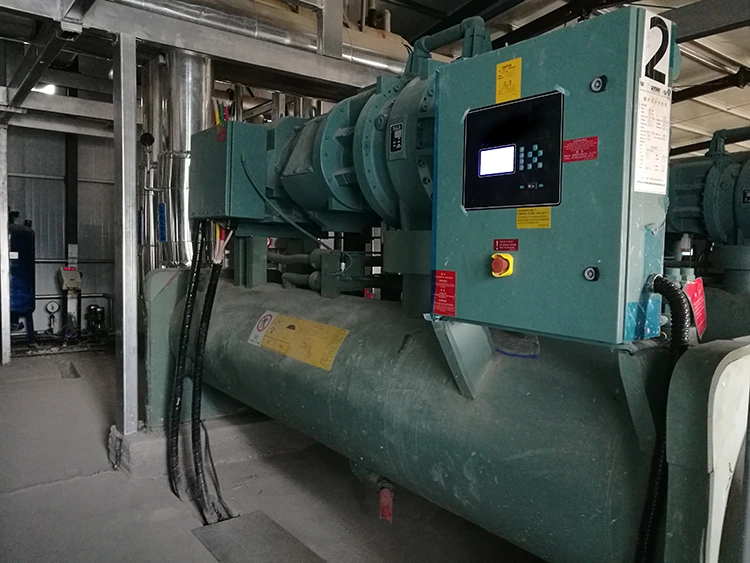

05 — 실내 설치: 소음, 날씨 및 보안 이점

수냉식 스크류 유닛은 실내 전용 기계실에 설치되고, 냉각탑은 실외 옥상이나 마당에 설치됩니다. 이렇게 실외 환경과 냉장 설비를 분리하면 실외 공냉식 장치에 비해 네 가지 중요한 운영상의 이점을 얻을 수 있습니다.

소음:실내 장치의 압축기 및 기계적 소음은 기계실 내에 포함되며 외부에서는 냉각탑 팬 소음만 들을 수 있습니다. 일반적으로 건물 주변의 동급 실외 공냉식 장치보다 5~10dB(A) 낮습니다.

날씨 보호:압축기, 오일 시스템, 제어 장치 및 전기 부품은 비, 자외선, 습도 순환 및 염수 분무로부터 보호되어 서비스 수명을 연장하고 유지 관리 빈도를 줄입니다.

보안:기계실을 잠가서 냉장 시설에 대한 무단 접근을 방지할 수 있습니다.

주변 안정성:기계실 온도는 실외 주변 온도보다 안정적이므로 압축기 부품과 전기 장비의 열 응력이 줄어듭니다.

06 — 냉각수 온도 보상을 통한 PLC 제어

중국에서 제조된 Lynxcool 수냉식 스크류 냉동 장치의 PLC 제어 시스템에는 공냉식 장치 컨트롤러에는 없는 수냉식 작동을 위한 특정 기능이 포함되어 있습니다. 냉각수 온도 보상: PLC는 응축수 입구 온도를 모니터링하고 압축기 용량 설정점을 조정하여 수온이 계절에 따라 또는 하루 단위로 변화함에 따라 목표 응축 압력을 유지합니다. 냉각수 온도가 낮은 경우(겨울이나 밤) PLC는 압축기 속도나 슬라이드 밸브 위치를 줄여 최소한의 안정적인 응축 압력을 유지하여 에너지를 절약합니다.

냉각수 온도가 높을 때(여름 피크) PLC는 안전 트립 전에 용량을 차단하거나 높은 응축 압력 경보를 트리거하여 압축기가 고압 트립 한계를 초과하지 않도록 보장합니다. 응축기 전체의 차압 또는 흐름 스위치를 통한 응축수 유량 모니터링은 압축기 작동 전과 도중에 적절한 흐름을 확인합니다. 이는 냉각수 흐름 손실 시 응축기 과열을 방지하는 안전 보호 기능입니다.

Lynxcool과 파트너 관계를 맺어야 하는 이유

Lynxcool은 20년 이상 중국에서 수냉식 스크류 냉동 압축기 장치를 설계 및 제조해 왔으며 높은 대기 및 표준 기후에서 대형 냉장 창고 냉동, 식품 가공, 제약 및 산업 공정 냉각 응용 분야 전반에 걸쳐 광범위한 경험을 구축해 왔습니다. 중국에 있는 당사의 수냉식 스크류 유닛 생산 시설은 쉘 앤 튜브 콘덴서 제조, 주요 글로벌 브랜드의 압축기 소싱, PLC 패널 조립, 냉각수를 연결한 포괄적인 공장 가동 테스트를 결합합니다. 다음은 냉동 계약자, 냉장 창고 개발자 및 프로세스 엔지니어가 Lynxcool을 수냉식 스크류 장치 파트너로 선택하는 주요 이유입니다.

자체 Shell-and-Tube 콘덴서 제작

쉘 앤 튜브 콘덴서는 수냉식 냉동 장치를 차별화하는 중요한 구성 요소입니다. Lynxcool은 중국 생산 시설에서 쉘 앤 튜브 콘덴서를 자체적으로 제작하여 튜브 번들 설계, 튜브-튜브 시트 접합 무결성, 쉘 제작 및 압력 테스트를 제어합니다. 자체 제작을 통해 각 프로젝트의 특정 요구 사항에 맞게 튜브 재료(HFC 응용 분야에는 구리, 공격적인 수화학 또는 암모니아 서비스에는 스테인레스 스틸 316L), 튜브 통로 배열 및 연결 노즐 위치를 맞춤 설정할 수 있습니다. 중국에서 생산되는 모든 콘덴서는 쉘 측면과 튜브 측면 모두에서 1.5배 설계 압력으로 수압 테스트를 거쳤으며 각 압력 경계에 대해 독립적인 테스트 인증서를 받았습니다.

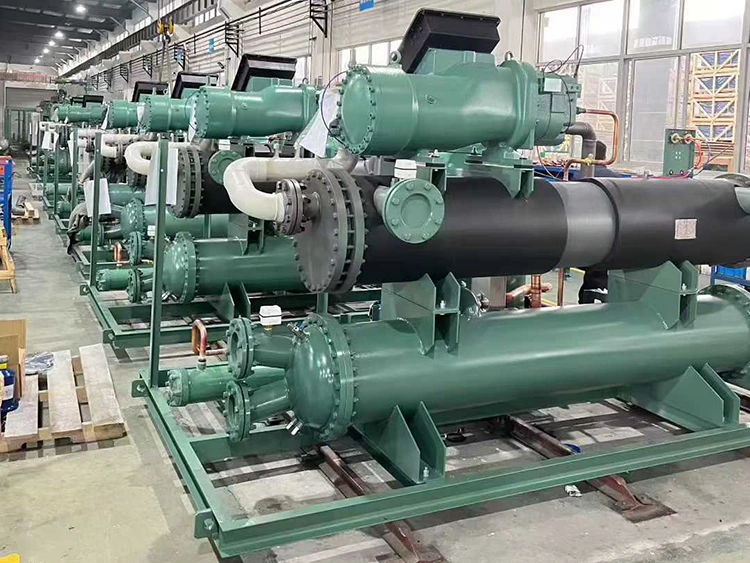

냉각수를 연결한 상태에서 공장 가동 테스트

모든 Lynxcool 수냉식 스크류 장치는 단순한 기계적 작동 점검이 아닌 응축기에 연결된 냉각수 공급 장치를 사용하여 중국 생산 시설에서 작동 테스트를 거쳤습니다. 공장 가동 테스트는 정격 증발 온도, 정격 응축수 입구 온도 및 정격 용량에서 수행되며 모든 작동 매개변수(흡입 및 토출 압력 및 온도, 응축수 입구 및 출구 온도 및 유속, 압축기 샤프트 출력, 총 장치 출력, 오일 압력 및 온도, 계산된 COP)를 측정하고 기록합니다.

이 포괄적인 공장 열 성능 테스트는 장치가 현장 사양에 맞게 작동하는지 확인하고 향후 유지 관리 벤치마킹을 위한 기본 성능 데이터를 제공합니다. 전체 테스트 보고서는 중국 시설에서 파견되는 모든 장치와 함께 제공됩니다.

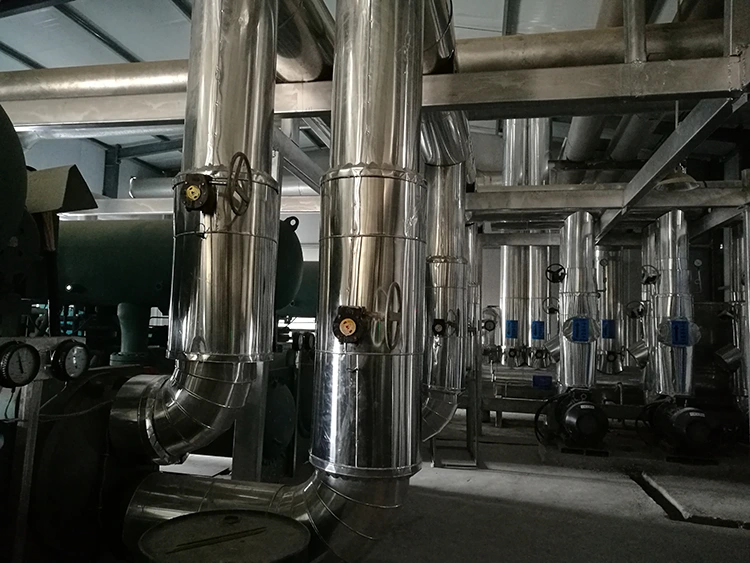

수변 엔지니어링 및 냉각탑 조정

수냉식 냉동 시스템은 냉각수 회로가 허용하는 만큼만 성능을 발휘합니다. Lynxcool의 중국 기반 냉동 엔지니어링 팀은 모든 프로젝트에 대해 완전한 물측 엔지니어링 지원을 제공합니다. 현장 습구 온도 프로파일에서 응축기 열 방출을 일치시키는 냉각탑 선택; 냉각수 파이프 크기 및 펌프 선택; 응축기 수처리 프로그램 사양; 레지오넬라균 위험 관리 문서 및 동절기 작동 분석(추운 기후에서 냉각탑 및 응축수 회로의 부동액 보호). 표준 주문 프로세스의 일부로 제공되는 이러한 물 측면 엔지니어링 지원은 냉동 장치를 판매하지만 냉각수 시스템은 계약자가 별도로 엔지니어링하도록 하는 공급업체와 Lynxcool을 구별합니다.

높은 주변 기후 전문 지식

Lynxcool은 중국에서 생산된 수냉식 스크류 냉동 장치를 중동, 아라비아 반도, 남아시아 및 열대 동남아시아 전역의 냉장 창고, 식품 가공 공장 및 제약 시설에 설치했습니다. 이러한 기후에서는 주변 온도가 여름철에 일상적으로 45°C ~ 50°C에 도달하고 공냉식 냉동은 열역학적으로 어렵거나 비실용적입니다. 당사의 중국 기반 엔지니어링 팀은 이러한 까다로운 기후에 맞는 냉동 시스템을 설계한 경험이 있습니다. 높은 습구 온도 냉각탑 크기 조정; 냉매 회로의 응축 압력 상승 설계; 내열 전기 부품; 실외 냉각탑과 연결 배관을 위한 단열재와 차양재. 높은 주변 환경의 고객을 위해 Lynxcool은 프로젝트 위치의 다양한 계절 조건에 걸쳐 장치 용량과 COP를 보여주는 다중 주변 성능 분석을 제공합니다.

경쟁력 있는 중국산 가격

유럽 ​​제조업체의 수냉식 스크류 냉동 장치는 엔지니어링 내용, 서구 시장의 낮은 생산량 및 내부 응축기 제조 비용을 반영하여 상당한 가격 프리미엄을 가지고 있습니다. 내부 콘덴서 제조 및 선도적인 글로벌 압축기 브랜드를 통해 중국에서 제조되는 Lynxcool은 공장 테스트를 거쳐 CE 마크를 획득한 완전 엔지니어링 수냉식 스크류 장치를 동급 유럽 조립 제품보다 20~35% 낮은 가격으로 제공할 수 있습니다. 500~1,500kW의 냉동 용량이 필요한 대규모 냉장 창고 및 식품 가공 프로젝트의 경우 유럽 소싱에 비해 자본 절감 효과가 매우 큽니다. 당사의 중국 생산 효율성은 압축기 브랜드 품질, 응축기 제조 표준, 공장 작동 테스트 엄격 또는 PLC 시스템 기능에 대한 타협 없이 경쟁력 있는 가격으로 고객에게 직접 전달됩니다.

인증 및 표준

•ISO 9001 — 품질 관리 시스템, 중국 생산 시설

•CE 마크 - 유럽 적합성(기계 지침 2006/42/EC)

•PED 2014/68/EU — 압력 장비 지침; 쉘 앤 튜브 콘덴서, 오일 분리기, 리시버

•EN 378 — 냉동 시스템 및 열 펌프; 안전 및 환경 요구 사항

• 쉘 앤 튜브 콘덴서 - 1.5× 설계 압력에서 수압 테스트; 독립적인 쉘 및 튜브측 인증서

• F-가스 규정(EU) 517/2014 — R448A/R449A 저GWP 준수 구성 사용 가능

•공장 가동 테스트 - 냉각수를 사용한 정격 조건에서의 최대 부하 열 성능; 단위당 테스트 보고서

•압축기 제조사 승인 — Bitzer / Hanbell / Fusheng / Carlyle 공장 승인

실적

•2,000개 이상의 수냉식 스크류 냉동 압축기 장치가 중국에서 생산되어 전 세계에 설치됨

•80kW 상업용 냉장실 장치부터 1,200kW 산업용 플랜트 설치까지의 냉동 용량

•응용 분야: 대형 냉장 창고, 냉동 창고, 식품 가공 공장, 의약품 제조, 화학 공정 냉각

•중동, 아라비아 반도, 남아시아 및 열대 아시아 전역에 걸쳐 높은 대기 환경에 설치

•중국 생산 시설에서 98% 정시 납품

•표준 보증: 시운전 후 18개월 또는 파견 후 24개월 중 더 빠른 기간; 압축기 제조업체 보증 통과

자주 묻는 질문

Q: 공냉식 장치에 비해 수냉식 장치의 효율성 이점은 무엇입니까?

A: 공냉식 장치에 비해 수냉식 스크류 장치의 효율성 이점은 주변 온도와 기후에 따라 달라집니다. 온화한 기후(최고 건구 35°C, 습구 24°C)에서 냉각 타워는 약 +30°C ~ +33°C의 응축수를 공급하여 약 +35°C ~ +38°C의 응축 온도를 달성합니다. 동일한 주변 환경에서 공냉식 장치는 약 +45°C ~ +50°C의 응축 온도를 달성합니다. 수냉식 장치의 응축 온도가 10~12°C 낮아지면 압축기 압력 비율이 감소하고 증발 온도에 따라 COP가 10~25% 향상됩니다. 더운 기후(최고 건구 45°C, 습구 28°C)에서는 이점이 더욱 두드러집니다. 수냉식 장치는 +35°C 응축을 달성하는 반면 공냉식 장치는 +55°C ~ +60°C에서 응축에 어려움을 겪거나 고압에서 작동될 수 있습니다. 아열대 및 열대 기후의 수냉식 설치에서는 공냉식에 비해 연간 에너지 비용이 15~25% 절감됩니다.

Q: 어떤 냉각수 품질이 필요하며 어떤 수처리가 필요합니까?

A: 콘덴서의 냉각수는 스케일, 부식 및 생물학적 성장을 제어하기 위해 깨끗하고 여과되고 처리되어야 합니다. Lynxcool은 구리관 콘덴서에 대해 다음과 같은 최소 수질을 권장합니다: pH 7.0-8.5; 총 경도 < 400 mg/l(CaCO₃); 염화물 < 200mg/l; 부유 물질 < 50 mg/l. 최소 수처리 프로그램에는 pH 조정, 스케일 억제제, 부식 억제제 및 살생물제 투여(일반적으로 염소나 브롬과 같은 산화 살생물제와 점액 제어를 위한 비산화 살생물제)가 포함됩니다. 블로우다운 제어(설계 한계 내에서 농도 주기 유지)는 스케일 축적을 방지하는 데 필수적입니다. 공격적인 물 화학 반응(높은 염화물, 낮은 pH 또는 높은 총 용존 고형물)의 경우 스테인리스 스틸 또는 티타늄 튜브 콘덴서가 지정됩니다. Lynxcool은 중국에서 제조된 모든 장치에 콘덴서 수질 사양과 권장 처리 프로그램을 제공합니다.

Q: 이 장치를 기존 냉각탑과 함께 사용할 수 있습니까, 아니면 새 타워를 제공해야 합니까?

A: 새 냉동 장치의 추가 열 부하를 거부할 만큼 여유 용량이 충분하고 응축기 수질이 사양을 충족하는 경우 기존 냉각탑을 사용할 수 있습니다. 확인해야 할 주요 매개변수는 현장 설계 습구 온도 및 응축수 온도에서의 냉각탑 용량(kW 열 제거)입니다. 새로운 응축기에 사용할 수 있는 냉각탑 물 유량; 그리고 콘덴서 수질. Lynxcool의 중국 기반 엔지니어링 팀은 응용 엔지니어링 프로세스의 일환으로 기존 냉각탑의 새 장치와의 호환성을 평가하고 필요한 용량 업그레이드 또는 수처리 개선에 대해 조언합니다. 새로운 냉각탑이 필요한 경우 Lynxcool은 전체 냉동 시스템 패키지의 일부로 중국 생산 시설의 냉각탑을 공급합니다.

Q: 압축기 모터에 VFD를 권장합니까?

답변: VFD 압축기 드라이브는 상당한 부분 부하 작동이 필요한 응용 분야(일반적으로 냉동 부하가 작동 일정 동안 최대치의 30% 이상 변동하는 냉장 창고 및 공정 냉각 시스템)에 권장됩니다. 50% 압축기 속도에서 VFD는 동일한 용량의 고정 속도 작동에 비해 모터 샤프트 출력을 약 50% 줄입니다(슬라이드 밸브만 사용하면 용량이 50%로 줄어들지만 모터 속도나 출력은 비례적으로 감소하지 않습니다). VFD 옵션의 회수 기간은 부분 부하의 연간 작동 시간 수와 지역 전기 요금에 따라 다릅니다. 일반적으로 70% 미만의 부하에서 연간 3,000시간 이상을 보관하는 냉장 창고의 경우 2~4년입니다. Lynxcool의 중국 기반 엔지니어링 팀은 표준 응용 엔지니어링 보고서의 일부로 각 프로젝트의 VFD 옵션에 대한 연간 에너지 절약 및 투자 회수 기간을 계산합니다.

Q: 운전 중 냉각수 공급이 중단되면 어떻게 되나요?

A: 중국에서 제조된 Lynxcool 수냉식 스크류 유닛은 응축수 입구의 유량 스위치 또는 차압 모니터에 의해 냉각수 공급 중단으로부터 보호됩니다. 냉각수 유량이 안전한 응축기 작동에 필요한 최소량 미만으로 떨어지면 유량 스위치가 열리고 높은 응축 압력 경보가 발생하며, 설정된 시간 내에 복원되지 않으면 압축기가 트립됩니다. 고압 안전 스위치는 최종 백업 보호 기능을 제공하여 유량 보호에도 불구하고 응축 압력이 안전 한계까지 상승하면 압축기를 작동시킵니다. 냉각수 흐름 트립 후 압축기는 결함이 확인되고 냉각수 흐름이 복원되었음을 확인할 때까지 자동으로 재기동되지 않습니다. 중요한 응용 분야의 경우 Lynxcool은 펌프 고장을 방지하기 위해 자동 전환 기능이 있는 대기 냉각수 펌프를 권장합니다.

Q: 설치 복잡성 측면에서 수냉식 장치는 공냉식 장치와 어떻게 비교됩니까?

A: 수냉식 장치에는 공냉식 장치보다 더 많은 현장 인프라가 필요합니다. 즉, 냉각탑(실외), 타워와 응축기 사이의 냉각수 배관, 냉각수 펌프, 수처리 시스템이 필요합니다. 냉동 장치 자체는 설치가 더 간단합니다. 이는 실내에 위치하며 동급의 공냉식 장치보다 설치 공간이 작고 전기 공급, 증발기에 대한 냉매 배관 연결 및 냉각수 연결만 필요합니다. 장치에 냉각탑, 배관, 펌프, 수처리를 더한 총 설치 비용은 일반적으로 동등한 공냉식 설치보다 15~25% 더 높습니다. 그러나 수냉식 시스템의 낮은 연간 에너지 비용은 일반적으로 3~6년 내에 이러한 추가 자본 비용을 회수하며 실내 설치 장점(소음, 날씨 보호, 보안)은 에너지 비용 그 이상의 가치를 갖습니다.

Q: 이 장치는 어디에서 제조되며 어떤 품질 표준이 적용됩니까?

A: 모든 Lynxcool 수냉식 스크류 냉동 압축기 장치는 중국의 ISO 9001 인증 생산 시설에서 조립 및 테스트됩니다. 우리는 Made in China와 Produced in China 유산을 자랑스럽게 생각합니다. 품질 보증에는 냉매 회로 압력 테스트(1.5× 설계 압력), 쉘 및 튜브 측면의 쉘 앤 튜브 콘덴서 수압 테스트, 냉매 회로 누출 테스트(전자 감지기), 냉각수를 연결한 상태에서 정격 조건에서 공장 전부하 작동 테스트, 안전 장치 기능 검증 및 전기 안전 테스트가 포함됩니다. CE 마크 및 PED 2014/68/EU 문서가 표준입니다. 전체 공장 테스트 보고서, CE 적합성 선언, 콘덴서 유압 테스트 인증서 및 시운전 매뉴얼이 중국 생산 시설에서 파견된 모든 장치와 함께 제공됩니다.

수냉식 냉동 장치를 지정할 준비가 되셨나요?

귀하의 프로젝트에 대한 애플리케이션 선택, 에너지 분석 및 냉각수 시스템 설계에 대해서는 엔지니어링 팀에 문의하십시오.

자랑스럽게 중국에서 제작되고 중국에서 생산됨 · ISO 9001 · CE 인증 · 공장 실행 테스트 완료
