수냉식 스크롤 냉동 압축기 장치

수냉식 스크롤 냉동 압축기 장치는 중국 Lynxcool에서 제조된 공장 조립 스크롤 장착형 냉동 장치입니다. 스크롤 압축기의 저소음 및 저진동 특성과 수냉식 응축기의 높은 에너지 효율을 결합하여 5~120kW의 냉각 용량이 필요한 실내, 소음에 민감한 에너지 절약 응용 분야에 적합합니다. 수냉식 응축기는 공기 응축보다 5~10°C 낮은 응축 온도를 달성하여 압축기의 COP를 향상시키고 에너지를 절약합니다.

문의 보내기

제품 설명

이 수냉식 스크롤 냉동 압축기 장치는 고급 호텔, 병원, 실험실, 제약 공장, 데이터 센터 및 중앙 에어컨 실에서 널리 사용됩니다. 이는 저소음, 저진동 실내 설치 환경에 선호되는 냉각 솔루션입니다.

이 제품의 장점은 무엇입니까?

매우 조용함: 실외 팬 없음; 스크롤 압축기는 1m 거리에서 소음 수준이 52~62dB(A)에 불과할 정도로 원활하게 작동합니다.

에너지 효율성: 수냉식은 응축 온도를 낮추어 COP를 12~20% 높이고 운영 비용을 절감합니다.

스크롤 압축기: 저진동, 피스톤 밸브 없음, 움직이는 부품 70% 감소, 지속적이고 안정적인 출력.

다양한 사양: 단일 장치 5~30kW, 다중 장치 시리즈 20~120kW, 다양한 요구 사항 충족.

다중 냉매 호환성: R410A / R32 / R448A / R449A / R134a.

GMP 및 제약 지원: GMP 생산 표준을 준수하는 DQ/IQ/OQ 문서 패키지 옵션.

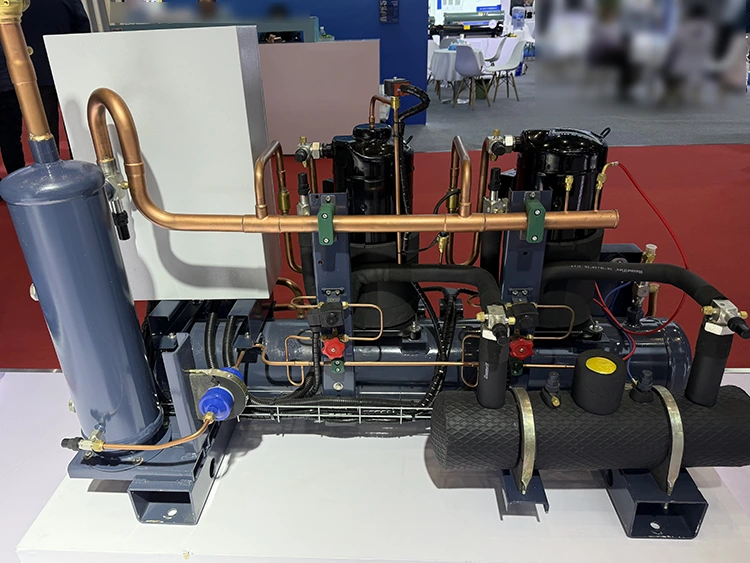

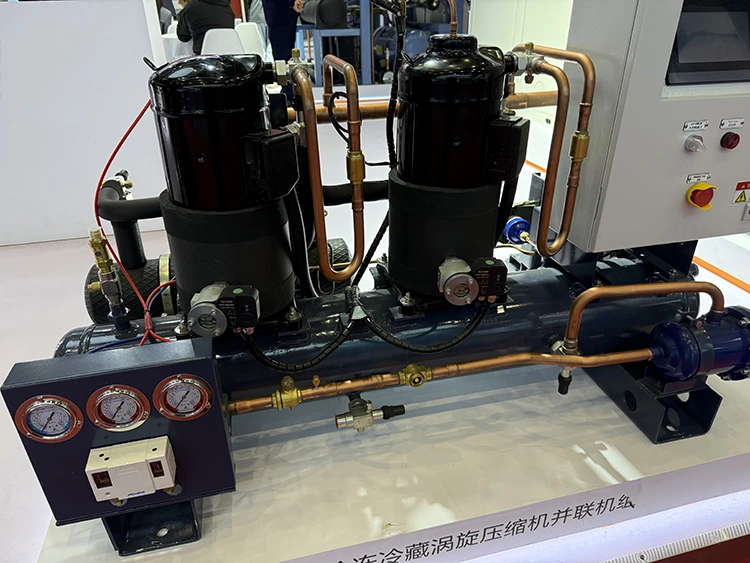

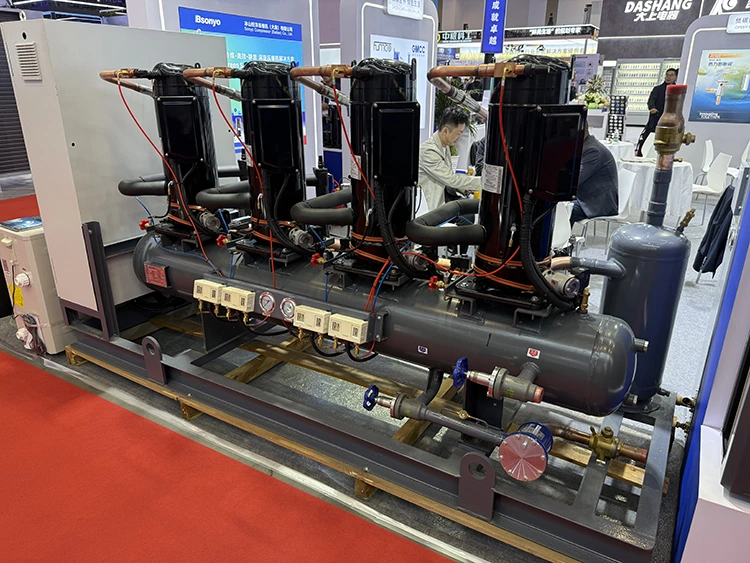

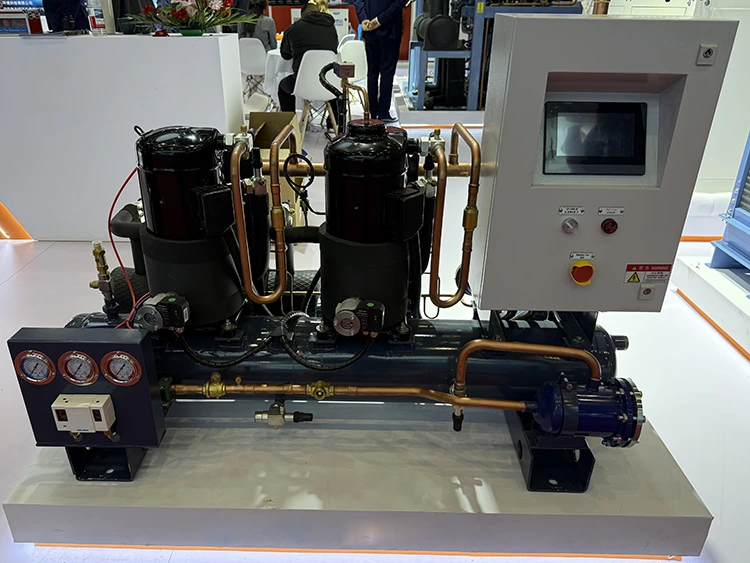

Water-Cooled Scroll Refrigeration Compressor Unit

기술적인 매개변수

매개변수	값/범위
냉동 용량 범위	5kW - 120kW(단일 또는 다중 스크롤 탠덤, 표준 정격 조건에서)
표준 등급 조건	증발 -7°C; 응축 +40°C; CW 입구 +30°C / 출구 +35°C
증발 온도 범위	−30°C ~ +15°C(모델에 따라 다름)
응축 온도 범위	+28°C ~ +48°C(컨덴서 수온에 따라 다름)
압축기 유형	밀폐형 스크롤; 단일 또는 다중 스크롤 탠덤(2-4 압축기)
압축기 브랜드 옵션	Copeland / Emerson / Panasonic (주문 시 지정)
용량 제어	단일: 켜기/끄기; 탠덤: 리드-지연 회전을 통해 단계적 온/오프
콘덴서 유형	쉘 앤 튜브(표준); 브레이징 판형 열교환기(컴팩트 옵션)
콘덴서 튜브 재질	동관/강철 껍질; 공격적인 물을 위한 티타늄 튜브 옵션
콘덴서 물 유량	5kW 열 방출당 12l/min(ΔT = 5°C)
콘덴서 설계 압력	25bar 냉매측; 10바 워터사이드
냉매	R410A / R32 / R448A / R449A / R134a
액체 수신기	완전한; ≥ 정격 용량에서 10분 보관
확장 장치	EEV 표준; 작은 단일 스크롤 장치를 위한 TXV 옵션
COP(일반적으로 −7°C / +40°C에서)	3.5 – 4.5(냉매 및 모델에 따라 다름)
소음 수준	1m에서 ≤ 52–62dB(A) — Lynxcool 제품군 중 가장 조용함
스키드 프레임	소형 구조용 강철; 진동 방지 마운트; 실내 정격
제어 시스템	전자 컨트롤러(소형) / PLC + HMI(멀티 스크롤); 모드버스 / BACnet
전기 공급	220V 단상(소형) / 380V 3상 / 50Hz
설치 공간(일반적으로 20kW 단일)	대략. 1,000 × 600mm(가로 × 세로); 높이 약. 1,300mm
설치 공간(일반적으로 60kW 멀티 스크롤)	대략. 1,800 × 1,000mm(L × W); 높이 약. 1,500mm
인증	CE / ISO 9001 / PED 2014/68/EU / GB 151(쉘 앤 튜브 콘덴서)
