공냉식 콘덴서

중국에서 생산되는 Lynxcool 공냉식 콘덴서는 물 공급 없이도 고효율 방열 기능을 제공합니다. 상업용 냉장 보관, 슈퍼마켓 냉장 또는 산업 공정 냉각에 적합하며 알루미늄 핀 코일, V자형 또는 평면 수평 구성, EC 인버터 팬 및 다중 냉매 호환성이 특징입니다. 안정적이고 유지 관리가 적으며 전 세계로 수출되므로 대량 조달 및 시스템 통합에 이상적입니다.

문의 보내기

제품 설명

중국에서 생산되어 전 세계로 수출되는 Lynxcool 공냉식 콘덴서는 모든 설치 형상에 맞게 V자형, A자형, 평면 수평 및 원격 콘덴서 구성으로 제공됩니다. 코일 구조는 구리 또는 알루미늄 튜브에 기계적으로 결합된 알루미늄 핀을 사용하며, 지정된 응축 듀티, 냉매 및 주변 온도 범위에 맞게 설계된 튜브 회로 및 팬 어레이를 사용합니다.

이 제품의 특징은 무엇입니까?

코일 구성 및 핀 형상: 구리/알루미늄 튜브에 접착된 알루미늄 핀; 다양한 핀 유형(플랫, 루브르, 물결 모양) 및 1.0~3.5mm 간격이 용도에 맞게 맞춤화되었습니다. 1.5× 설계 압력에서 건조 질소를 사용하여 누출 테스트를 거쳤습니다.

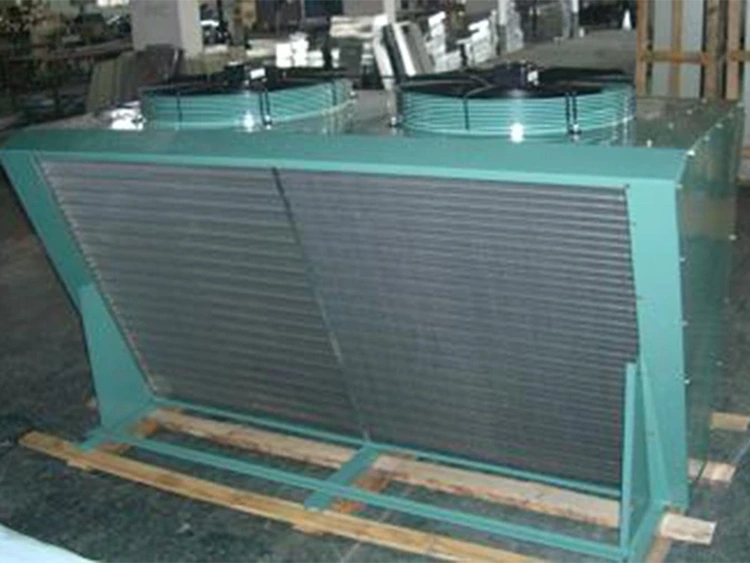

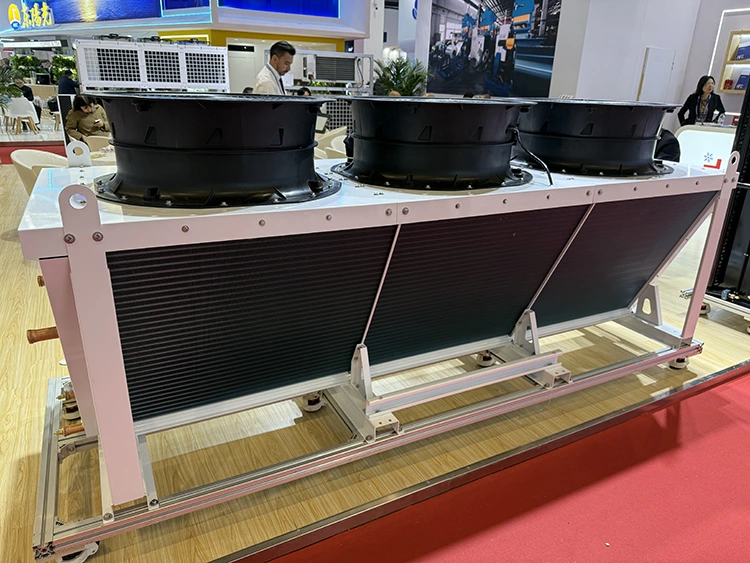

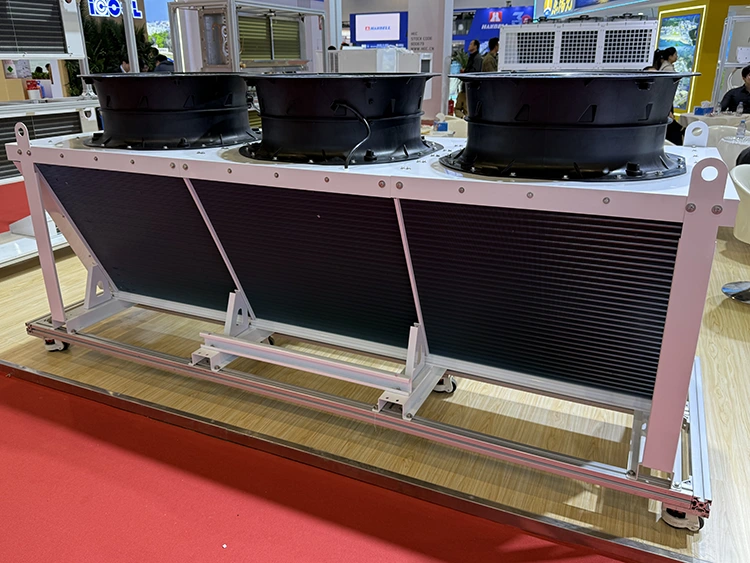

구성: V자형(A자형)은 코일 면적을 최대화하고, 평평한 수평형은 옥상 포장 장치에 적합하며, 마당이나 지붕 장착용 원격 모델입니다.

팬 및 제어: IP54 표준, IP65 옵션을 갖춘 축형 또는 EC 인버터 팬. EC 팬은 부분 부하에서 에너지 소비를 12~15% 줄이고 COP를 8~15% 향상시킵니다.

부식 방지: 해안, 산업 또는 농업 환경을 위한 표준, 금핀 에폭시 또는 폴리우레탄 딥 코팅.

높은 주변 환경 및 저잡음 옵션: 최대 +55°C까지 정격; 저소음 설계에는 대구경, 저속 EC 팬, 음향 배플 및 증가된 코일 면적이 포함됩니다.

냉매 호환성: R134a, R404A, R507A, R448A, R449A, R410A, R22, CO2 고압. 상업용, 산업용, 슈퍼마켓 및 CO2 캐스케이드 시스템에 적합합니다.

Air-Cooled Condenser

기술적인 매개변수

매개변수	값/범위
열 방출 용량	2kW ~ 2,000kW(단일 장치)
응축 온도 범위	+25°C ~ +60°C
주변 설계 온도	최대 +43°C 표준; +55°C 고온 옵션
냉매측 설계압력	28bar / 42bar(CO₂ 고압 옵션)
구성 유형	V자형(A자형) / 평면 수평 / 원격 / 지붕 장착형
코일 건설	구리 튜브의 알루미늄 핀(표준); 전체 알루미늄 옵션
핀 유형	플랫 / 루브르 / 웨이브 - 듀티 및 풍속별
핀 간격	1.0 – 3.5mm(응용 분야에 따라 다름)
튜브 직경	7mm / 9.52mm / 12.7mm - 회로 설계에 따라 다름
코일 코팅 옵션	에폭시, 폴리우레탄 또는 금핀 부식 방지 코팅
팬 유형	축방향 프로펠러(표준); EC 인버터 옵션
팬 모터 보호	IP54 표준; IP65 옵션
팬 속도 제어	고정 속도 / EC 인버터 가변 속도 / 압력 스위치 사이클링
지원되는 냉매	R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂
프레임 재질	용융 아연 도금 강철 또는 분체 코팅 연강
작동 주변 범위	−10°C ~ +55°C(모델에 따라 다름)
소음 수준	1m에서 ≤ 55~72dB(A)(팬 수 및 속도에 따라 다름)
연결 유형	구리 ODS 납땜 스터브 또는 SAE 플레어/대형 장치용 플랜지
코일 누출 테스트	1.5× 설계 압력에서 건조 질소; 공장 증명서 발급
장치 크기(일반적으로 100kW)	2,000 × 800 × 1,400mm (L × W × H)

핀 간격: 2.2mm
유형 모델				C1-010	C1-011	C1-012	C1-017	C1-020	C1-023	C1-025
열교환 용량	R404A	△	KW	9.59	11.03	12.32	17.14	20.03	23.11	25.38
	R404A	Y		9.59	11.03	12.32	15.47	17.99	20.65	22.66
	R22	D		9.34	10.65	11.70	16.89	19.58	22.15	24.87
	R22	Y		9.34	10.65	11.70	15.19	17.51	19.72	22.12
공기 흐름 부는 속도		△	M³/h	2692	2539	2292	5717.00	5330.00	4718.00	7701.00
공기 흐름 부는 속도		Y	M³/h	2692	2539	2292	4874.00	4635.00	4220.00	6513.00
팬 모터 팬 전동기		△	단계	1	1	1	3	3	3	3
		Y	단계	1	1	1	3	3	3	3
		△	w	175	175	175	540.00	540.00	540.00	790.00
		Y	w	175	175	175	380.00	380.00	380.00	490.00
		△	A	0.77	0.77	0.77	1.05	1.05	1.05	1.45
		Y	A	0.77	0.77	0.77	0.68	0.68	0.68	0.89
팬 선풍기			No.xΦ	1x1x350	1x1x350	1x1x350	1x1x450	1x1x450	1x1x450	1x1x500
음압 레벨 소음		△	DB(A)10m	31	31	31	43.00	43.00	43.00	49.00
음압 레벨 소음		Y	DB(A)10m	31	31	31	38.00	38.00	38.00	43.00

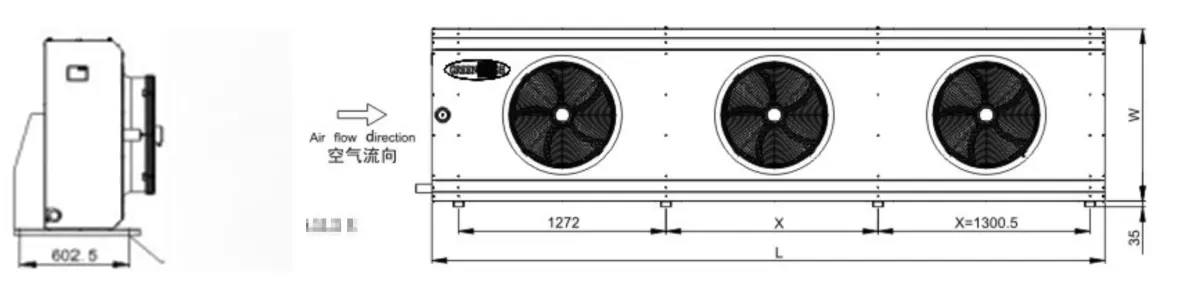

차원 외부 치수		L	mm	878	878	878	1028	1028	1028	1228
		w	mm	522	522	522	625	625	625	828
		H	mm	752	752	752	796	796	796	876
제품 무게(비어 있는 상태) 무게			kg	32	35	40	46	50	56	63
입구 Φ			mm	15.88	15.88	15.88	22.22	22.22	22.22	22.22
출구 직경			mm	15.88	15.88	15.88	15.88	19.05	19.05	22.22

참고: 당사의 표준 제품은 수평 배치용으로 설계되었습니다. 수직 구성의 경우 모델 명칭 뒤에 (H)를 추가하십시오(예: C1-010 (H)).

참고: Greenhalgh 표준 C1은 수직 공기 배출이며, 수평 공기 배출의 경우 명명법에 (H)를 추가하세요(예: C1-010(H)).

Air-Cooled Condenser

핀 간격: 2.2mm
유형 모델				C1-029	C1-035	C1-049	C1-059	C1-070	C1-095	C1-114
열교환 용량	R404A	△	KW	29.44	34.67	49.02	58.62	70.09	94.96	113.94
	R404A	Y		26.13	30.76	38.31	44.53	50.53	74.69	87.13
	R22	△		28.71	33.14	48.52	57.60	67.53	94.46	112.48
	R22	Y		25.36	29.35	37.58	43.29	48.18	73.55	85.01
공기 흐름 부는 속도		△	M³/h	7407.00	6838.00	17809	16944	15434	35620	33891
공기 흐름 부는 속도		Y	M³/h	6386.00	6105.00	11549	11086	10093	23081	22157
팬 모터 팬 전동기		△	단계	3	3	3	3	3	3	3
		Y	단계	3	3	3	3	3	3	3
		△	w	790.00	790.00	2600	2600	2600	5200	5200
		Y	w	490.00	490.00	1600	1600	1600	3200	3200
		△	A	1.45	1.45	4.80	4.80	4.80	9.60	9.60
		Y	A	0.89	0.89	2.70	2.70	2.70	5.40	5.40
팬 선풍기			No.xΦ	1x1x500	1x1x500	1x1x630	1x1x630	1x1x630	2×1x630	2x1x630
음압 레벨 소음		△ Y	DB(A)10m	49.00	49.00	59	59	59	61	61
음압 레벨 소음		△ Y	DB(A)10m	43.00	43.00	52	52	52	54	54
차원 외부 치수		L	mm	1228	1228	1528	1528	1528	2828	2828
		w	mm	828	828	1032	1032	1032	1032	1032
		H	mm	876	876	920	920	920	920	920
제품 무게(비어 있는 상태) 무게			kg	69	76	110	115	130	198	218
입구 Φ			mm	28.57	28.57	34.92	34.92	41.28	41.28	53.90
출구 직경			mm	22.22	22.22	28.57	28.57	34.92	34.92	41.28

참고: 당사의 표준 제품은 수평 배치용으로 설계되었습니다. 수직 구성의 경우 모델 명칭 뒤에 (H)를 추가하십시오(예: C1-010 (H)).

참고: Greenhalgh 표준 C1 은 수직 공기 방전입니다. 수평 공기 방전의 경우 명명법에 (H)를 추가하세요(예: C1-010(H)).

Air-Cooled Condenser

적용범위

상업 및 산업용 냉동 시스템 | 모든 냉매

· 수냉식을 사용할 수 없는 냉장 보관, 식품 가공 및 산업용 냉동에 이상적입니다.

· 지붕 또는 마당에 장착된 원격 응축기는 압축기에 쉽게 연결됩니다.

· V자형 코일은 공간을 절약하고 용량을 높입니다. 평면 수평 모델은 옥상 포장 유닛에 적합합니다.

응축 장치 및 포장된 냉동 장비 | HFC / HFO

· 압축기 및 냉매에 적합한 OEM 지원 응축기.

· 장비에 완벽하게 맞도록 사용자 정의 가능한 코일 레이아웃, 팬 배열 및 프레임 디자인.

슈퍼마켓 냉장 | R404A / R448A / R449A

· 중앙 슈퍼마켓 시스템을 위한 지붕 장착형 원격 응축기.

· 옵션인 EC 인버터 팬은 에너지 소비를 15~25% 줄입니다.

Air-Cooled Condenser

CO₂ 초임계 및 캐스케이드 시스템 | R744

· 초임계(>130bar) 및 캐스케이드(<50bar) 시스템용 CO2 등급 응축기 및 가스 냉각기입니다.

· CO2 서비스를 위해 특별히 설계된 재료 및 연결부.

공정 냉각, HVAC 및 열 펌프 시스템 | R134a / R410A / HFO

· 냉각기, 열 펌프, 정밀 AC 장치 및 산업 공정 냉각에 사용됩니다.

· 컴팩트한 공간을 위한 고효율 핀 코일.

· 호텔, 병원, 주거용 건물에 적합한 저소음 옵션.

Lynxcool과 파트너 관계를 맺어야 하는 이유

우리는 20년 넘게 중국에서 공냉식 콘덴서를 설계하고 제작해 왔으며 전 세계적으로 10,000대 이상을 납품해 왔습니다.

1. 풀코일 자체 생산

우리는 핀 프레싱과 튜브 벤딩부터 누출 테스트와 최종 조립에 이르기까지 모든 코일을 직접 만듭니다. 즉, 우리는 모든 단계에서 품질을 제어하고 비표준 패턴, 핀 피치 또는 헤더를 사용하여 맞춤형 코일을 만들 수 있으며 외부 공급업체가 필요하지 않습니다.

2. 전문 응용 엔지니어링

올바른 콘덴서를 선택하는 것은 카탈로그에서 모델을 선택하는 것 이상입니다. 냉매 유형, 온도, 공기 흐름 및 소음 제한을 고려하여 특정 작동 조건에 맞게 각 코일의 크기를 조정합니다. 모든 주문마다 상세한 선택 보고서, 도면 및 음향 데이터를 얻을 수 있습니다.

3. 일관성 있는 OEM 대량 공급

우리는 전 세계 OEM에게 신뢰할 수 있는 콘덴서를 공급합니다. 당신은 얻을 것이다:

경쟁력 있는 중국산 가격

생산 실행 전반에 걸쳐 일관된 성능

짧은 리드타임

유연한 배송 일정

모든 첫 번째 장치는 시리즈 생산 전에 치수, 누출 및 성능에 대해 완벽하게 테스트되었습니다.

4. 광범위한 제품 범위

소형 2kW 장치부터 대용량 2,000kW 원격 콘덴서까지 V자형, 평면형, 원격형, CO2 등급 등 모든 것을 포괄합니다. 우리와 협력한다는 것은 단일 공급업체로 표준화하여 조달 및 서비스를 단순화할 수 있다는 것을 의미합니다.

5. 경쟁력 있는 가격

중국에서 제작된 당사의 콘덴서는 동급의 유럽 장치에 비해 20~35%의 비용 절감 효과를 제공합니다. 대량 생산하는 OEM의 경우 이는 마진과 시장 경쟁력에서 실질적인 이점을 제공합니다.

Air-Cooled Condenser

FAQ

Q: V자형과 평면형 수평 콘덴서의 차이점은 무엇인가요?

A: V자형(A자형) 콘덴서에는 두 개의 각진 코일 패널이 있어 더 작은 설치 공간에서 더 많은 냉각 기능을 제공하므로 대규모 또는 원격 시스템에 이상적입니다. 평평한 수평 콘덴서는 더 간단하고 저렴하며 중소형 옥상 장치에 적합합니다. 우리는 둘 다 중국에서 생산하며 귀하의 프로젝트에 가장 적합한 선택을 조언해 드릴 수 있습니다.

Q: EC 인버터 팬은 어떻게 에너지 소비를 줄입니까?

A:EC 팬은 응축 압력에 따라 속도를 조정합니다. 팬 속도가 느리면 전력 소모가 훨씬 적고 압축기 부하가 줄어들어 일반적인 조건에서 에너지 사용량이 최대 30%까지 절감됩니다. 당사의 EC 팬 장치에는 압력 컨트롤러가 사전 설정되어 있습니다.

Q: 귀하의 응축기를 CO2(R744)와 함께 사용할 수 있습니까?

답: 그렇습니다. 우리는 적절한 재료와 브레이징 공정을 사용하고 설계 압력의 최대 1.5배에 달하는 압력 테스트를 거쳐 아임계 캐스케이드 및 초임계 시스템에 적합한 CO2 등급 공냉식 응축기를 제조합니다.

Q: 해안 또는 해상 설치에는 어떤 코일 코팅을 지정해야 합니까?

A: 온화한 해안(바다에서 1~2km): 금지느러미 에폭시

보통 해양(500m 이하, 염수 분무): 전체 폴리우레탄 침지

가혹한/해상: 티타늄 또는 스테인리스강

사이트의 부식성에 따라 적절한 수준을 조언해 드립니다.

Q: 당사의 OEM 도면 및 사양에 맞춰 제작할 수 있습니까?

답: 물론이죠. 도면, 열 사양, 재료 및 설계 압력을 보내주십시오. 초도품 생산에는 전체 검사, 누출 테스트 및 성능 검증이 포함됩니다. 리드타임: 5~8주.

Q: 이 장치는 어디에서 제조되며 어떤 품질 보증이 이루어지나요?

A: 당사의 모든 공냉식 콘덴서는 중국의 ISO 9001 인증 공장에서 설계 및 제조되었습니다. 자재를 검사하고, 조립 중 치수를 확인하고, 각 코일에 대해 누출 테스트를 수행합니다. 각 장치에는 인증서가 함께 제공됩니다.

Q: 표준 리드타임과 보증은 어떻게 됩니까?

A: 표준 모델: 3~6주; 맞춤형/CO₂: 6~10주. 보증: 코일, 팬 및 구조물에 대해 24개월(오용이나 오염으로 인한 손상 제외)
