수냉식 콘덴서

Lynxcool 수냉식 콘덴서는 Lynxcool Industrial Refrigeration이 중국에서 설계 및 제조한 고효율 방열 부품입니다. 압축기에서 배출된 고압 냉매 가스의 응축열을 흐르는 물 흐름으로 전달하여 냉매 증기를 팽창 가능한 고압 액체로 응축시킵니다. 수냉식 응축은 공냉식 대안보다 지속적으로 더 낮은 응축 온도를 달성합니다(일반적으로 등가 부하 조건에서 5~10°C 더 낮음). 이는 압축기 효율과 시스템 COP를 직접적으로 높입니다.

문의 보내기

제품 설명

당사의 수냉식 콘덴서는 현대 냉동 시스템의 까다로운 요구 사항을 충족하도록 정밀하게 설계되었습니다. 당사의 콘덴서는 세 가지 주요 유형으로 제공되며 각각은 서로 다른 응용 분야에 적합합니다.

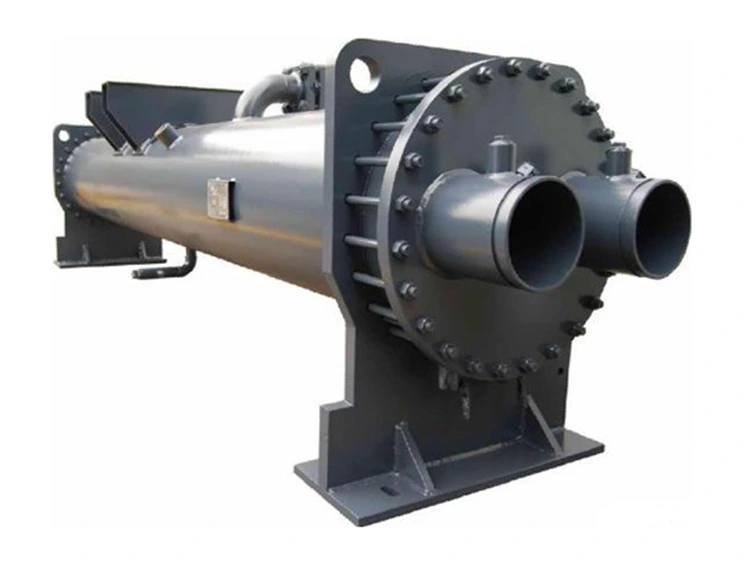

1. 쉘 앤 튜브

대규모 산업 및 상업 시스템을 위한 산업 표준입니다.

대용량 냉각을 위한 견고한 디자인.

2. 브레이징 플레이트

중간 용량 애플리케이션에 적합한 컴팩트하고 효율성이 뛰어납니다.

뛰어난 열 전달을 유지하면서 공간을 절약합니다.

3. 이중 파이프

까다로운 수질 조건에 이상적입니다.

청소가 쉽고 오염에 강합니다.

우리는 냉매 유형, 수질, 설계 압력 및 규제 표준(ASME, EN 13445 또는 GB 150) 등 프로젝트 요구 사항을 충족하도록 모든 응축기를 구성합니다. 표준 냉매에는 R134a, R404A, R507A, R448A, R449A, R22, 암모니아(R717), CO2 및 HFO 혼합물이 포함됩니다.

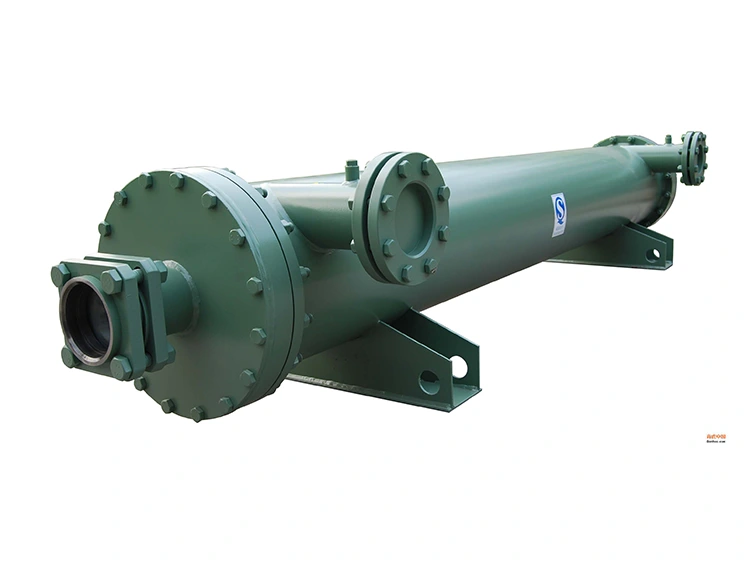

Water-Cooled Condenser

주요 특징

고효율 열 전달: 최적화된 구리-알루미늄 코일 설계로 열 방출을 강화하는 동시에 물 사용량을 최소화합니다.

내구성 있는 구조: 부식 방지 소재와 고급 용접으로 장기적인 신뢰성을 보장합니다.

사용자 정의 가능한 구성: 다양한 시스템 레이아웃에 맞게 다양한 용량, 방향 및 코일 배열이 가능합니다.

에너지 절약 작동: 물 흐름 감소 및 최적화된 펌프 설계로 운영 비용이 절감됩니다.

턴키 지원: 설계, 제조, 설치부터 유지 관리까지 전체 수명주기 서비스를 제공합니다.

기술적인 매개변수

매개변수	값/범위
열 방출 용량	5kW — 5,000kW(단일 장치)
건축 유형	쉘 앤 튜브 / 브레이징 플레이트 / 이중 파이프(튜브 인 튜브)
냉매측 설계압력	16bar / 25bar / 42bar(CO₂ 옵션) - 사양에 따라 다름
물측 설계 압력	10바 표준; 16바 옵션
응축 온도 범위	+25°C ~ +55°C
냉각수 입구 온도	+15°C ~ +35°C(설계에 따라 다름)
냉각수 유량	0.17 — kW당 0.25 l/s 열 방출량(일반)
물측 압력 강하	20 – 80kPa(설계에 따라 다름)
냉매 호환성	R134a, R404A, R507A, R448A, R449A, R22, R717, CO₂, HFO
쉘 재질(쉘 앤 튜브)	탄소강(SA-516 Gr.70) 또는 스테인리스강 316L
튜브 재질	구리, Cu-Ni 90/10 또는 스테인리스강 316L
튜브 표면 강화	내부적으로 강화된(소선 또는 골판지) 표준
판재질(납땜판)	스테인레스 스틸 316L; 구리 또는 니켈 브레이징
엔드 캡 재질	탄소강, 주철 또는 스테인리스강
압력 테스트 표준	ASME VIII Div.1 / EN 13445 / GB 150 - 사양별
물측 오염 인자	TEMA 표준에 따라; 요청 시 열악한 수질을 위해 개선됨
냉매 연결 유형	브레이징 스터브/플랜지/ODS 구리 — 사양별
물 연결 유형	플랜지형(ANSI 150 또는 PN16) 또는 그루브형 커플링
표면 처리	에폭시 도장(표준); 용융 아연 도금 옵션
중량 범위(일반)	15kg - 2,500kg(모델에 따라 다름)

모델	열전달(KW)	kcalh	오리피스 크기
모델	열전달(KW)	kcalh	에이(지)	b(지)	c(가운데)	d(RC)	e( )	에프(Rc)
Lynx-WN3A	10.6	9116	1	1	16	1/4	12	1/8
Lynx-WN5A	17.6	15136	1-12	1-1/2	16	1/4	12	1/4
Lynx-WN8A	28.1	24166	1-1/2	1-1/2	19	1/4	16	1/4
Lynx-WN10A	35.5	30530	1-12	1-1/2	22	3/8	16	1/4
Lynx-WN12A	42.2	36292	1-12	1-1/2	22	3/8	16	1/4
Lynx-WN15A	52.8	45408	2	2	28	3/8	19	1/4
Lynx-WN20A	70.3	60458	2	2	35	3/8	22	1/4
Lynx-WN25A	87.9	75594	2	2	35	3/8	22	1/4
Lynx-WN30A	105.5	90730	2	2	42	3/8	28	1/4
Lynx-WN35A	123.1	105866	2-1/2	2-1/2	42	3/8	28	1/4
Lynx-WN40A	140.7	121002	2-1/2	2-1/2	42	3/8	28	1/4
Lynx-WN45A	158.3	136138	2-1/2	2-1/2	42	3/8	28	1/4
Lynx-WN50A	175.9	151274	2-1/2	2-1/2	42	3/8	28	1/4
Lynx-WN55A	193.4	166324	2-1/2	2-1/2	42	3/8	28	1/4
Lynx-WN6OA	211	181460	3	3	54	3/8	28	1/4

Water-Cooled Condenser

모델	개략 차원 (mm)
모델	A	B	C	D	E	F	G	H	I	J
Lynx-WN3A	127	400	635	715	80	80	130	100	180	114
Lynx-WN5A	159	400	635	715	80	80	150	120	220	130
Lynx-WN8A	159	500	880	960	100	100	150	120	220	130
Lynx-WN10A	159	600	1070	1150	100	100	150	120	220	130
Lynx-WN12A	159	600	1070	1150	100	100	150	120	220	130
Lynx-WN15A	219	700	1270	1355	100	100	180	150	250	160
Lynx-WN20A	219	700	1270	1355	100	100	180	150	250	160
Lynx-WN25A	219	800	1556	1641	120	120	180	150	250	160
Lynx-WN30A	273	800	1556	1646	120	120	200	150	300	187
Lynx-WN35A	273	800	1556	1646	120	120	200	150	300	187
Lynx-WN40A	273	1000	1778	186B	120	120	200	150	300	187
Lynx-WN45A	273	1000	1778	1868	120	120	200	150	300	187
Lynx-WN50A	273	1200	2032	2122	120	120	200	150	300	187
Lynx-WN55A	273	1200	2032	2122	120	120	200	150	300	187
Lynx-WN60A	273	1400	2332	2422	120	120	200	150	300	187

참고 1: 공칭 매개변수 설계는 작동 조건을 기반으로 합니다. 응축 온도 Tc=40°C, 증발 온도 Te=2°C, 과냉도 Tsuc=4°C, 입구 물 온도 Ti=30°C, 출구 물 온도 To=35°C. 주2: 플랜지 연결은 직경이 54mm 이상인 인터페이스 c와 e에 사용됩니다.

참고 3: 냉각수 입구/출구 온도 또는 응축 온도의 변화와 구조 및 치수의 변화.

Water-Cooled Condenser

적용범위

1. 산업용 냉동 패키지

우리는 냉장 창고, 식품 가공, 화학 공장 및 제약 시설에 수냉식 응축기를 공급합니다.

Shell-and-tube: 암모니아(R717), CO2 및 대형 HFC 시스템의 표준 — 세척 가능, 고압, 신뢰성.

브레이징 플레이트: 소형 HFC 또는 HFO 시스템, 5~500kW.

2. 냉각기 및 HVAC 시스템

당사의 콘덴서는 상업용 건물, 병원, 데이터 센터 및 산업용 냉각기에 사용됩니다.

R134a, R410A 및 저 GWP HFO 혼합물을 포함한 모든 주요 냉매와 호환됩니다.

냉매 회로를 워터 루프에 연결하는 중앙 수냉식 냉각기 플랜트에 적합합니다.

3. 해양 및 해양 응용 분야

선박 냉동, 어선 및 해양 공정 냉각의 경우:

Cu-Ni 90/10 튜브, 코팅된 탄소강 또는 이중 스테인리스강 쉘.

Lloyd’s Register, DNV GL 및 기타 해양 인증 표준을 충족하도록 설계되었습니다.

4. 공정 냉각 및 화학 플랜트

우리는 식품, 석유화학, 제약 공장용 암모니아 및 CO2 등급 응축기를 만듭니다.

공격적인 냉매와 호환되는 고압 설계.

ASME 또는 PED 인증을 받은 쉘 앤 튜브 구조.

5. 장비 제조사를 위한 OEM 공급

당사는 전 세계 냉동 장비 OEM에 수냉식 콘덴서를 공급합니다.

맞춤형 디자인 또는 표준 모델.

유연한 연결 크기, 방향, 압력 및 인증.

짧은 리드타임, 경쟁력 있는 가격, 일관된 품질.

왜 우리를 선택합니까?

우리는 20년 넘게 중국에서 수냉식 콘덴서를 설계하고 제조해 왔습니다. 당사의 생산 시설은 압력 용기 인증, 전체 재료 소싱 및 응용 엔지니어링을 한 지붕 아래 결합합니다. HFC 냉각기를 위한 표준 브레이징 플레이트 장치, 식품 가공 공장을 위한 대형 암모니아 쉘 앤 튜브 콘덴서 또는 해수 냉각 해양 장치가 필요한 경우 당사는 문서화 및 판매 후 지원을 갖춘 올바른 솔루션을 제공할 수 있습니다.

1. 압력용기 제조 인증

모든 제조업체가 압력 용기에 대한 자격을 갖춘 것은 아닙니다. 당사의 중국 시설은 ASME VIII Div.1(U-스탬프), PED 2014/68/EU 및 GB 150 인증을 보유하고 있습니다. 인증된 용접공, 현장 NDT 테스트(방사선 촬영, 초음파, 염료 침투제) 및 완전한 문서를 통해 모든 장치가 최고 표준을 충족하는지 확인합니다.

2. 전문 응용 엔지니어링

올바른 콘덴서를 선택하는 것은 크기를 선택하는 것 이상입니다. 우리 엔지니어링 팀은 열 전달을 계산하고, 압력 강하를 예측하고, 재료를 검토하고, 연결 크기를 조정합니다. 특수 냉매, 수질 화학 또는 작동 조건의 경우 전체 열 시뮬레이션을 수행합니다. 모든 주문에는 선택 보고서와 치수 도면이 함께 제공됩니다.

3. OEM 유연성 및 맞춤형 디자인

우리는 맞춤형 연결, 비표준 노즐, 특수 재료, 해양 승인 및 제3자 검사 등 고객의 사양에 맞게 제조합니다. 우리는 귀하의 P&ID와 데이터 시트에서 직접 작업합니다. 리드 타임: 반복 주문의 경우 4~8주, 첫 번째 품목 맞춤형 툴링의 경우 8~14주.

4. 경쟁력 있는 가격과 일관된 품질

중국에서 제조함으로써 당사는 ASME 또는 PED 인증 콘덴서를 유럽 제품보다 25~40% 낮은 가격으로 제공합니다. OEM 고객과 계약자는 품질이나 인증을 저하시키지 않고도 상당한 비용 절감의 이점을 누릴 수 있습니다.

5. 글로벌 배송 및 애프터 세일즈 지원

우리는 해상, 항공 또는 지역 유통 파트너를 통해 배송합니다. 모든 표준 모델에는 예비 튜브 번들, 엔드 커버 및 개스킷이 비축되어 있습니다. 장기 OEM 파트너는 중국 창고의 완충 재고를 유지하여 중단 없는 생산 일정을 보장할 수 있습니다.
