역류 증발 콘덴서

Lynxcool은 자체 생산 시설을 운영하는 역류 증발 응축기 분야의 선도적인 중국 제조업체입니다. 역류 설계에서 공기는 위쪽으로 이동하고 냉각수는 아래쪽으로 흐릅니다. 즉, 두 흐름이 반대 방향으로 이동하여 열 전달 표면 전체의 온도 차이를 최대화하고 특히 주변 온도가 높을 때 뛰어난 응축 효율성을 제공합니다.

문의 보내기

제품 설명

역류 증발 응축기는 물과 공기를 냉각 매체로 사용하여 코일 튜브 내부의 고온 냉매 가스와 열을 교환하여 가스를 액체로 응축합니다. 냉각수는 스프레이 노즐을 통해 코일의 외부 표면으로 분배되고 축류 팬은 장치를 통해 주변 공기를 위쪽으로 끌어옵니다. 반대되는 물과 공기 흐름은 매우 효과적인 증발 냉각을 생성합니다. 물의 일부가 증발하여 많은 양의 열을 흡수한 다음 대기로 배출됩니다. 비산 제거기는 동반된 물방울을 포착하여 재순환을 위해 유역으로 되돌려 보냅니다. 플로트 밸브는 증발로 인해 손실된 물을 자동으로 보충합니다.

이 기계의 특징은 무엇입니까?

기존 공냉식 또는 수냉식 응축기와 비교하여 LynxB 역류 증발식 응축기는 다음을 제공합니다.

• 공냉식 또는 수냉식 동급 제품에 비해 에너지 소비가 약 50% 더 낮습니다.

•순환수량은 Shell-and-tube + 냉각탑 시스템의 1/8에 불과합니다.

•역류 구성으로 높은 주변 온도에서 열교환 효율 극대화

•450kW ~ 3,250kW의 넓은 용량 범위 - 대규모 산업용 부하로 확장 가능

•작은 설치 공간과 낮은 높이로 설치가 간편하고 토목 엔지니어링 비용이 절감됩니다.

• 현장 인건비 및 시운전 시간을 최소화하기 위해 선적 전 사전 조립됨

• 최소한의 유지보수 요구사항과 낮은 수명주기 비용으로 긴 서비스 수명

Counter-Flow Evaporative Condenser

적용범위

LynxB 시리즈는 높은 열 효율과 신뢰성이 필수적인 대규모 산업 냉동 및 공정 냉각용으로 설계되었습니다. 일반적인 응용 분야는 다음과 같습니다.

•대형 냉장창고 및 식품가공시설

•화학, 석유화학, 제약 플랜트

•산업용 공조 및 공정 냉각 시스템

•암모니아 및 프레온 냉동 시스템

•지역 냉방 및 데이터 센터 열 관리

•기존 쉘 앤 튜브 응축기를 냉각탑으로 대체하는 모든 응용 분야

Counter-Flow Evaporative Condenser

구성요소 사양

각 LynxB 시리즈 역류 증발 콘덴서에는 다음과 같이 세심하게 설계된 구성 요소가 포함되어 있습니다.

요소	설명

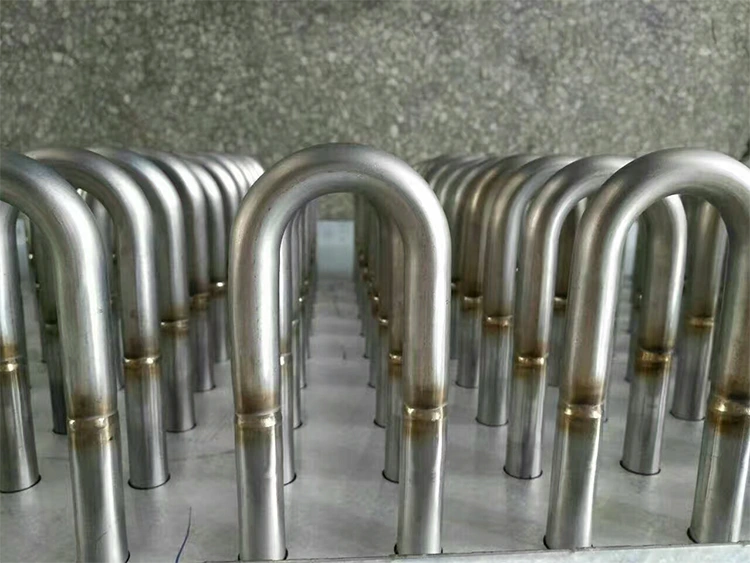

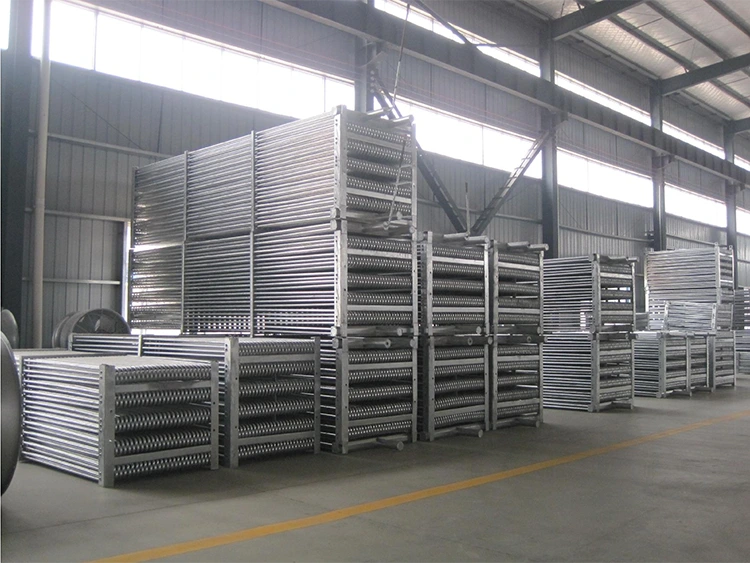

열전달 코일	균일한 벽 두께를 지닌 프로파일링된 고주파 용접 강철 튜브. 2.5 MPa에서 압력 테스트를 거친 후 용융 아연 도금 처리되었습니다. 비원형 튜브 프로파일은 스프레이 중 건조한 부분을 제거하여 열 교환 효율을 크게 향상시킵니다.
포장	2mm 알루미늄-아연 코팅 강철(한국 수입). 부식을 방지하기 위해 모든 절단 모서리는 아연이 풍부한 페인트로 밀봉되었습니다. 옵션으로 스테인레스 스틸 세면대를 사용할 수 있습니다.
스프레이 시스템	부식 방지 PVC 분배 파이프에 장착된 대유량, 막힘 방지 바스켓 스타일 노즐. 작동 중에 서비스가 가능합니다. 노즐 간격은 연속적이고 균일한 코일 표면 적용 범위를 보장하기 위해 정밀하게 계산됩니다.
드리프트 제거기	다중 통과 GRP(유리섬유) 제거기는 드리프트 손실을 0.001% 미만으로 줄입니다. 모듈형 패널은 내부 접근이 용이하도록 개별적으로 분리 가능합니다. 또한 이물질 유입과 직사광선으로부터 장치를 보호합니다.

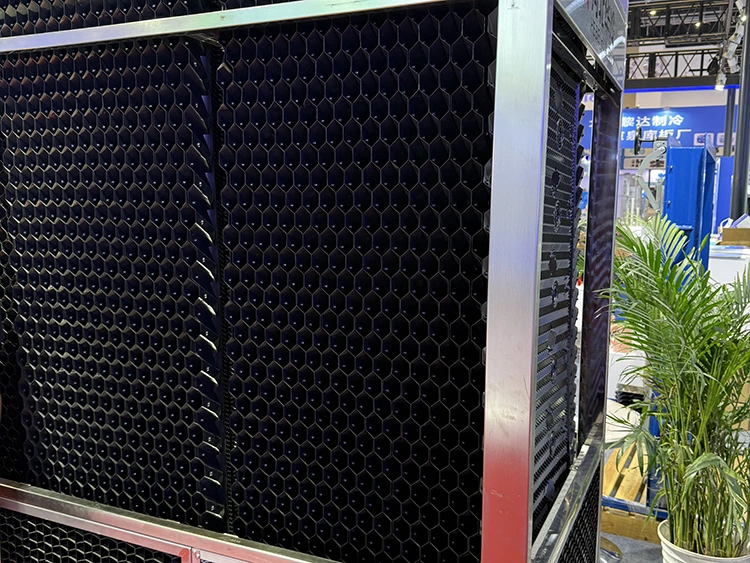

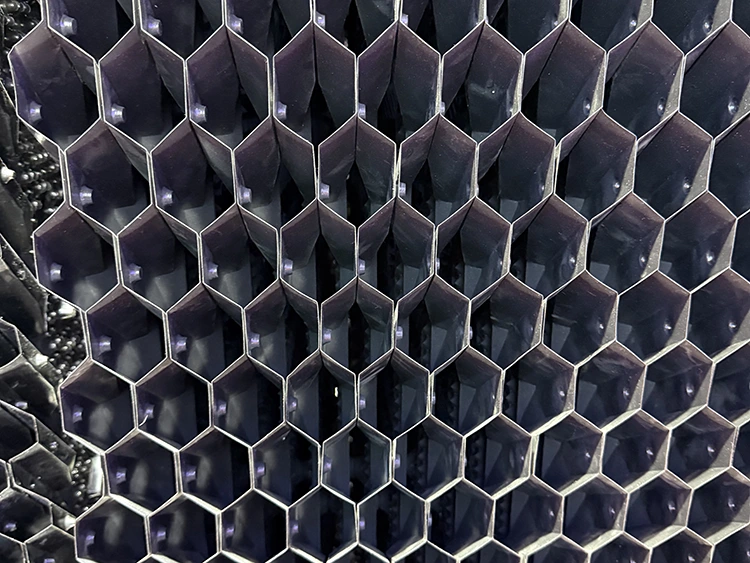

PVC 채우기 레이어	균일한 물 분배를 위한 벌집 모양의 직교류 PVC 패킹입니다. 생체 부식 방지, 깨지지 않는, 내노화성이 있어 긴 사용 수명을 보장합니다.
순환 펌프	평판이 좋은 브랜드의 전용 증발 응축기 펌프: 저전력, 고유량, 저수두, 실외 등급. 선택적으로 전자 스케일 억제제를 사용할 수 있습니다.
팬	최대 효율을 위해 유선형 하우징에 내부식성 알루미늄 합금 중공 주입 블레이드가 설치된 축 팬. 벨트 구동 원심 팬은 본질적으로 낮은 소음을 제공하며 측면 액세스 패널을 통해 외부에서 서비스할 수 있습니다.
씰링	수입 고온 폴리우레탄 실란트. 장기간 누출을 방지하기 위해 극한의 고온 및 저온에 강한 부드럽고 유연한 마감 처리를 제공합니다.

기술 사양

모든 모델은 공장 테스트를 거쳐 사전 조립되어 배송됩니다. 해당되는 경우 팬 전력 값은 시작/실행(kW)으로 표시됩니다. 사양은 표준 정격 조건에서 측정되었습니다.

모델	열부하(kW)	순중량 (kg)	Op. 중량 (kg)	기류(m³/h)	팬 전력(kW)	팬 유닛	펌프 유량(m³/h)	펌프 전력(kW)	펌프 장치	NH₃(kg)	물 (L/h)
LynxB-450	450	2210	3680	24000	4.0/5.5	1	60	1.5	1	49	504
LynxB-480	480	2300	3830	36000	4.0	2	60	1.5	1	63	537.6
LynxB-540	540	2380	3920	36000	4.0	2	60	1.5	1	68	604.8
LynxB-600	600	2460	4010	38000	4.0	2	60	1.5	1	75	672
LynxB-650	650	2520	4080	40000	4.0	2	60	1.5	1	79	728
LynxB-720	720	2850	4430	45000	4.0	2	60	1.5	1	83	806.4
LynxB-800	800	3070	4850	50000	4.0	2	114	2.2	1	99	896
LynxB-900	900	4850	6600	65000	7.5/10.0	1	114	2.2	1	112	1008
LynxB-950	950	4980	6750	74000	9.0/12.0	2	114	2.2	1	115	1064
LynxB-1080	1080	5200	7200	78000	5.5	2	130	2.2	1	135	1209.6
LynxB-1150	1150	5300	7300	84000	5.5	2	130	2.2	1	145	1288
LynxB-1195	1195	5610	7590	84000	5.5	2	130	2.2	1	159	1338.4
LynxB-1410	1410	5820	7750	90000	5.5	2	130	2.2	1	163	1579.2
LynxB-1570	1570	6580	8850	95000	7.5	2	130	2.2	1	185	1758.4
LynxB-1850	1850	7500	11800	140000	7.5	2	170	3.7	1	197	2072
LynxB-1920	1920	7800	12500	140000	5.5/11.0	2	170	3.7	1	234	2150.4
LynxB-2050	2050	8900	13000	140000	5.5/11.0	2	192	5.5	1	245	2296
LynxB-2450	2450	11175	14600	140000	5.5/11.0	2	192	5.5	1	317	2744
LynxB-2950	2950	12750	16510	190000	11.0	2	130	2.2	2	380	3304
LynxB-3250	3250	13490	17500	220000	15.0	2	130	2.2	2	396	3640

Lynxcool을 선택하는 이유는 무엇입니까?

자체 제조 시설 - 자체 생산으로 일관된 품질 관리와 경쟁력 있는 리드 타임이 보장됩니다.

모듈형 설계 — 표준화된 모듈은 예비 부품 관리 및 향후 용량 확장을 단순화합니다.

프리미엄 부식 방지 — 용융 아연 도금 코일, 알루미늄-아연 케이싱, 아연이 풍부한 가장자리 페인트 및 GRP 드리프트 제거기는 최소한의 유지 관리로 긴 서비스 수명을 제공합니다.

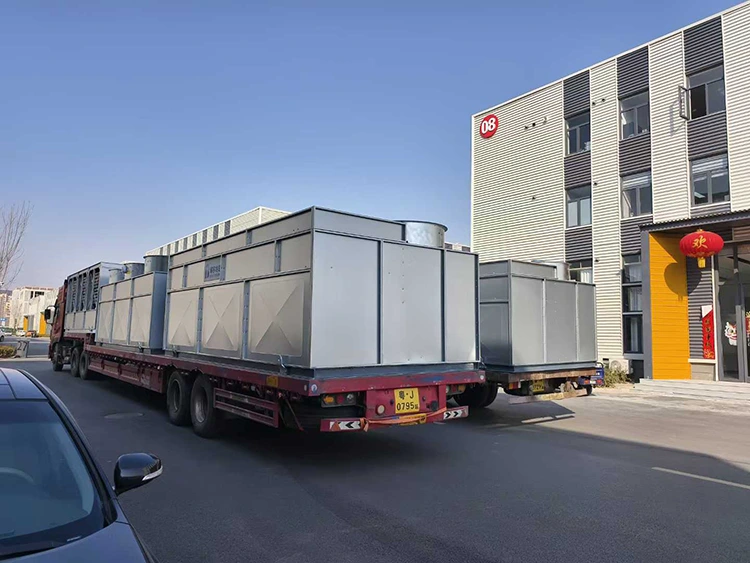

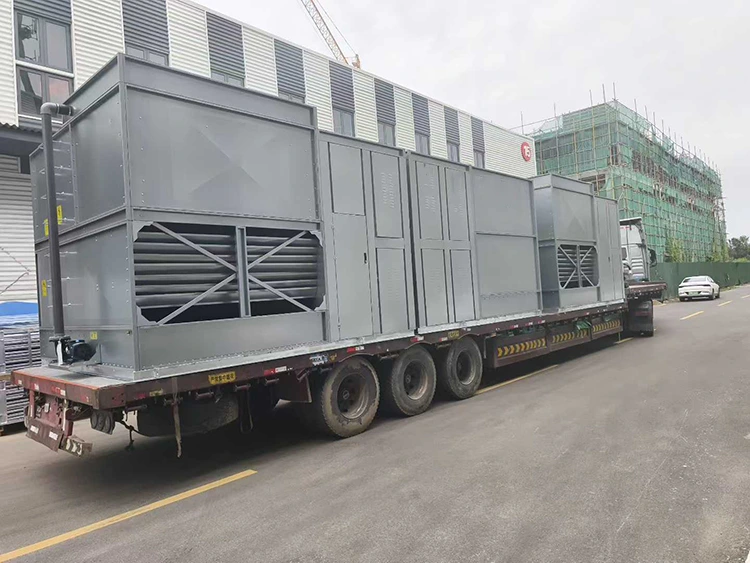

사전 조립 배송 - 장치가 완전히 조립되어 배송되므로 현장 인건비와 시운전 시간이 크게 줄어듭니다.

Counter-Flow Evaporative Condenser

FAQ

Q1: 역류 증발 응축기란 무엇입니까?

A: 공기는 위로 이동하고 물은 아래로 분사되어 온도 차이를 극대화하여 효율성을 높입니다. 병류(하향류) 모델은 공기와 물이 같은 방향으로 이동하므로 효율성이 떨어집니다. LynxB는 특히 더운 기후에서 우수한 성능을 위해 역류를 사용합니다.

Q2: 어떤 냉매가 호환되나요?

A: 암모니아(R-717) 및 일반적인 HFC/HCFC(R-22, R-134a, R-404A, R-507). 코일은 고주파 용접 탄소강, 용융 아연 도금 처리되어 암모니아에 적합합니다. 주문 시 냉매를 지정하십시오.

Q3: 물과 전기는 얼마나 소모되나요?

A: 기존 쉘 앤 튜브 + 냉각탑 시스템의 물을 ~1/8 사용하고 동급 공냉식 응축기보다 전력을 ~50% 적게 사용합니다. 물 소비량은 각 모델의 기술표에 나와 있습니다.

Q4: 표준 작동 온도 범위는 무엇입니까?

A: 주변 건구 -10°C ~ +43°C, 습구 온도 최대 28°C. 극한 상황의 경우 평가 및 방한 조치를 위해 Lynxcool에 문의하십시오.

Q5: 장치에는 어떤 부식 방지 조치가 포함되어 있습니까?

● 코일: 압력 테스트를 거쳐 용융 아연 도금 처리됨

● 케이싱: 2mm Al-Zn 강철, 절단 모서리 밀봉

● 수도배관 : PVC

● 드리프트 제거기: GRP

● 공격적인 물을 위한 옵션 SS 세면대(304/316L)

● 모든 조인트에 폴리우레탄 실란트 적용

Q6: 장치는 어떻게 유지관리되며, 서비스는 얼마나 자주 필요합니까?

최소한의 일상적인 유지 관리. 측면 패널을 사용하면 정지 없이 벨트, 펌프 및 물 시스템을 검사할 수 있습니다. 연간 업무: 벨트 장력, 세면대/충진 청소, 노즐 및 엘리미네이터 점검, 전자 스케일 억제제 검사.

Q7: 어떤 수처리가 필요합니까?

pH 7~8.5, 살생물제 투여 및 블로우다운을 유지합니다. 선택적으로 전자 스케일 억제제를 사용할 수 있습니다. 경수는 상류 연화를 필요로 할 수 있습니다.

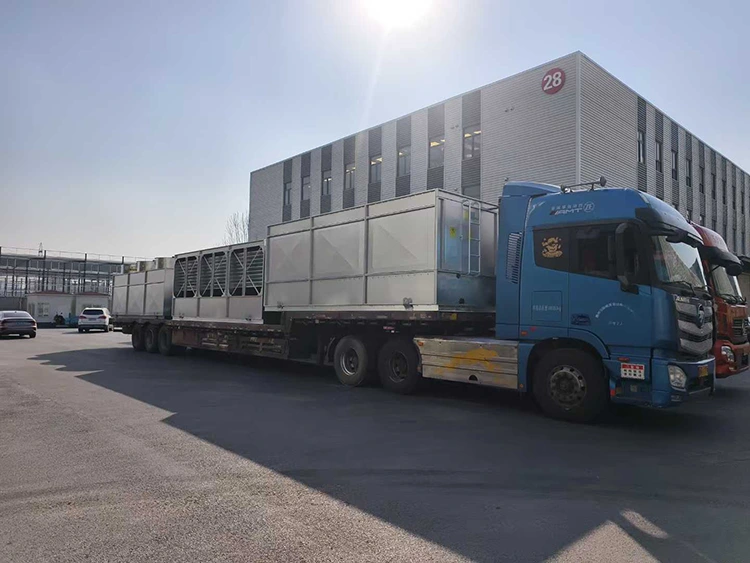

Q8: 장치는 어떻게 배송되고 현장에 설치됩니까?

장치가 완전히 조립되고 테스트되었습니다. 현장: 패드 위에 놓고 냉매, 물, 전기를 연결합니다. 대형 모델에는 크레인이 필요할 수 있습니다. Lynxcool에 문의하세요.

Q9: 용량을 맞춤화하거나 여러 장치를 병렬로 작동할 수 있습니까?

예. 표준: 장치당 450~3,250kW. 더 높은 용량을 위해 공통 헤더에서 여러 장치를 실행할 수 있습니다. 맞춤형 크기 조정 가능 - 열 부하, 습구 및 응축 온도를 제공합니다.

Q10: Lynxcool은 어떤 보증 및 애프터 서비스를 제공합니까?

표준 보증 기간은 시운전 후 18개월 또는 배송 후 24개월(둘 중 먼저 적용되는 기준)이며 제조 결함에 대해 보장됩니다. 마모 부품은 제외됩니다. Lynxcool은 서비스 파트너, 예비 부품 및 선택적 확장 지원을 제공합니다.
