공냉식 스크류 냉각 장치

공냉식 스크류 냉각 장치는 글리콜 또는 염수 시스템을 사용하여 영하 냉각용으로 설계된 고성능 산업용 냉동 솔루션입니다. 신뢰할 수 있는 스크류 냉각기 제조업체인 Lynxcool은 화학 처리, 냉장 보관 및 제약 산업에서 널리 사용되는 안정적이고 에너지 효율적인 시스템을 제공합니다. 염수 냉각기 공급업체를 찾고 있거나 맞춤형 산업용 냉각기 솔루션이 필요한 경우 당사는 글로벌 서비스 지원과 입증된 엔지니어링 전문 지식을 갖춘 완전 통합 시스템을 제공합니다.

문의 보내기

제품 설명

Lynxcool의 공냉식 스크류 냉각 장치는 간접 냉각이 필수적인 응용 분야용으로 설계되었습니다. 브라인(염수 또는 글리콜 혼합물)을 2차 냉매로 활용하여 복잡한 산업 환경에서도 안정적이고 안전하며 효율적인 저온 냉각을 보장합니다.

이 솔루션은 다음과 같은 경우에 이상적입니다.

장거리 냉각 분배

다중 지점 공정 냉각

축열 또는 완충 탱크가 필요한 용도

직접 냉매 증발이 적합하지 않은 상황

온도 범위가 0°C 미만으로 확장되어 산업, 상업 및 특수 냉동 시나리오 전반에 걸쳐 널리 배포됩니다.

다양한 요구에 맞는 두 가지 구성

1. 반밀폐형 스크류 냉각기

국제적으로 인정받는 RefComp 트윈 스크류 압축기를 기반으로 제작된 이 시리즈는 다음을 제공합니다.

주요 이점:

● 안정적이고 지속적인 작동

● 높은 에너지 효율성

● 공장에서 통합된 컴팩트한 디자인

● 손쉬운 설치 및 유지관리

표준 구성에는 다음이 포함됩니다.

● 반밀폐형 스크류 압축기

● 고효율 유분리기

● 쉘 앤 튜브 증발기(DX 또는 침수식)

● 수냉식 콘덴서

● 팽창 밸브(전자식 또는 감온식)

● 건식 필터 및 완벽한 배관 시스템

일반적인 응용 분야:

● 화학 및 정밀화학 생산

● 의약품 가공(GMP 환경)

● 식품 가공 및 냉장 보관

● 양식업 및 해산물 가공

● 상업용 냉동 시스템

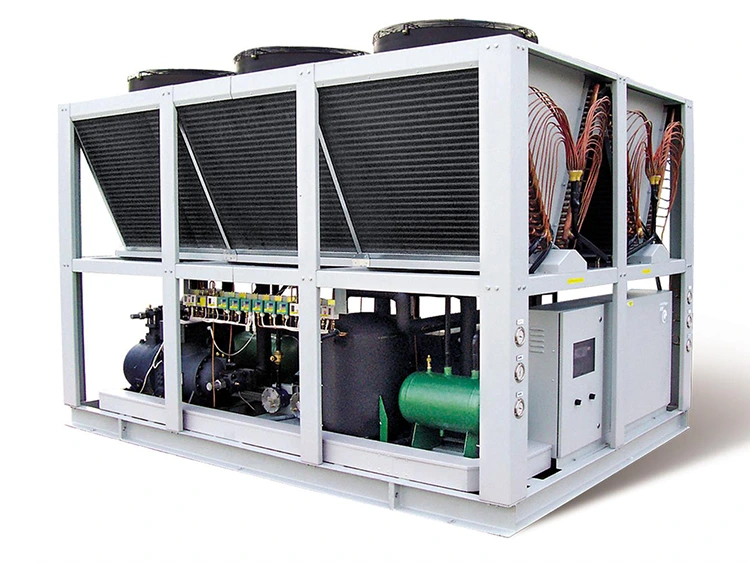

Air-Cooled screw chiller Unit

2. 개방형 스크류 냉각기

SRM 개방형 스크류 압축기로 구동되는 이 시리즈는 고강도 산업용으로 설계되었습니다.

주요 이점:

● 유연한 모터 구성(벨트 또는 커플링 드라이브)

● 손쉬운 유지보수 및 정밀검사

● 대용량 시스템에 적합

● 향후 업그레이드에 적응 가능

콘덴서 옵션:

● 수냉식(고효율)

● 증발응축기(절수용액)

일반적인 응용 분야:

● 석유화학 및 정유

● 대규모 산업용 냉동

● 아이스링크 및 제설 시스템

● 제약 및 생화학 산업

● 초저온 냉장보관

반밀폐형 스크류 냉각기의 기술 매개변수

유닛 모델			CW1L WDGPAWAA
유닛 모델			0040	0050	0060	0070	0080	0095	0105	0115	0145	0160	0190	0205	0215	0245
냉각능력	KW		42.3	53.9	61.5	73.4	84.5	99.6	109.1	115.0	147.8	162.9	193.3	205.1	217.0	249.4
냉각능력	kCal/h		36378	46354	52890	63124	72670	85656	93826	98900	127108	140094	166238	176386	186620	214484
압축기	수량	탑	1	1	1	1	1	1	1	1	1	1	1	1	1	1
	입력 전원	kW	28.3	33.7	373	45.4	522	61.3	66.9	70.9	90.3	982	114.5	118.1	123.7	141.7
	조절할 수 있는		완전 로드-75-50%, 최소
	시동 방법		Y/Δ
	냉각제		R507A
증발기	유형		쉘 앤 튜브 건식 증발기
	입구 및 출구 수온	℃	-20/-25
	물 흐름율	m³/h	8.7	11.1	12.6	15.1	174	20.5	224	23.6	303	334	39.7	42.1	44.6	51.2
	입구 및 출구 수도관	mm	45	57	57	76	76	76	76	76	89	89	89	108	108	108
	수압 강하	kPa	s70
콘덴서	유형		쉘 및 튜브 콘덴서
	입구 및 출구 수온	℃	30/35
	물 흐름율	m³/h	12.0	15.2	17.1	20.6	23.7	27.9	30.5	32.2	412	48.0	53.3	560	59.0	67.7
	입구 및 출구 수도관	mm	57	76	76	76	76	89	89	89	108	108	108	108	108	133
	수압 강하	kPa	70 이하
외부 치수	길이	mm	2800	2800	2800	2800	2800	2800	2800	2800	2800	3400	3400	3400	3400	3400
	너비	mm	1100	1100	1100	1200	1200	1300	1300	1300	1500	1500	1500	1600	1600	1600
	키	mm	1500	1500	1500	1600	1600	1700	1700	1700	1800	1800	1800	1900	1900	1900
단위중량	순중량	kg	1500	1500	1500	2000	2000	2500	2500	2500	3000	3000	3000	3500	3500	3500
단위중량	작동 무게	kg	1800	1800	1800	2400	2400	3000	3000	3000	3600	3600	3600	4200	4200	4200
참고: 1. 전원 공급 장치: 3P/380V/50Hz, 전압 변동 범위 ±10%; 2. 장치 입구와 출구는 물 플랜지 연결을 사용합니다. 주문 시 다른 연결 방법을 지정하십시오. 3. 기술 개선으로 인해 장치의 매개변수, 크기 및 무게가 달라질 수 있습니다. 실제 디자인이 우선합니다. 4. 위 모델은 표준 모델입니다. 사용자 요구 사항에 따라 맞춤형 디자인을 만들 수 있습니다.

핵심 제품 기능 및 기술적 장점

① 산업급 지능형 관제센터

스크류 냉각 장치는 통합 보호 모듈과 스마트 경보 시스템을 갖춘 산업 등급 지능형 제어 시스템을 갖추고 있습니다. 실시간 모니터링, 자동 시작/정지, 부하 기반 용량 조정, 이상 상황에 대한 신속한 대응 등 완전 자동화된 운영이 가능합니다.

다단계 보호 기능은 높은 토출 압력, 낮은 흡입 압력, 고온, 낮은 오일 압력, 모터 과부하 및 위상 불균형으로부터 보호하여 가동 중지 시간을 줄이고 서비스 수명을 연장합니다.

② 고효율 강화 전열관

모든 열 교환기는 우수한 열 전달을 위해 난류와 표면적을 증가시키도록 설계된 고효율 강화 튜브를 사용합니다.

이를 통해 냉각기는 보다 컴팩트한 디자인과 낮은 냉매 충전량으로 완전한 냉각 용량을 제공할 수 있습니다.

개별 튜브를 독립적으로 교체할 수 있어 유지보수 중단 시간과 서비스 비용이 절감됩니다.

③ 우수한 방열을 위한 최적화된 콘덴서 설계

응축기는 최적화된 냉매 분배 시스템을 갖추고 있어 전체 표면에 걸쳐 균일한 흐름을 보장합니다.

이는 열 전달 효율을 최대화하고, 응축 압력을 감소시키며, 특히 고온 및 부분 부하 조건에서 전체 시스템 COP를 향상시킵니다.

④ 안정적인 오일 회수를 위해 최적화된 흡입 가스 회수 라인

최적화된 흡입 라인 설계는 부분 부하 작동을 포함한 모든 작동 조건에서 압축기로 안정적인 오일 회수를 보장합니다.

이는 오일 축적을 방지하고 적절한 윤활을 유지하며 압축기 마모 및 고장 위험을 줄입니다.

⑤ 다단계 고효율 오일 분리 시스템

Lynxcool 스크류 냉각기는 압축기 배출 가스로부터 매우 높은 오일 분리 효율을 달성하는 다단계 오일 분리 시스템을 갖추고 있습니다. 다단계 오일 분리기는 냉동 시스템으로 전달되는 윤활유의 양을 최소화함으로써 냉동 시스템의 열 전달 성능 저하의 중요한 원인인 오일 오염으로부터 열교환기를 보호하고 압축기가 연속 작동 전반에 걸쳐 안정적인 윤활을 위해 적절한 오일 충전량을 유지하도록 보장합니다. 그 결과 열 교환기 효율성이 향상되고 시스템 COP가 높아지며 오일 관리와 관련된 유지 관리 개입이 줄어듭니다.

⑥ 원터치 조작을 통한 사용자 친화적인 인터페이스

직관적인 인터페이스는 시스템 매개변수, 작동 상태, 경보 및 유지 관리 알림을 명확하게 표시합니다.

원터치 작동으로 시작 및 종료가 단순화되어 오류가 줄어들고 전문 교육 없이도 쉽게 사용할 수 있으며 전문가는 고급 설정 및 진단에 계속 액세스할 수 있습니다.

7 안전하고 효율적인 작동을 위한 정밀한 제어 로직

스크류 냉각 장치는 고급 제어 알고리즘을 사용하여 압축기 용량과 시스템 작동을 실시간으로 최적화합니다. 이를 통해 다양한 부하 및 작동 조건에서 정밀한 온도 제어, 높은 에너지 효율 및 안정적인 성능을 보장합니다.

8 더 넓은 적용을 위한 광범위한 옵션 구성

주파수 변환기, 열 회수 시스템, 부식 방지 재료, 확장된 온도 범위, 중복 압축기 및 원격 모니터링을 포함하여 다양한 프로젝트 요구 사항을 충족하기 위해 다양한 옵션 구성을 사용할 수 있습니다. 다양한 산업 응용 분야에 쉽게 적용할 수 있습니다.

주요 기술 사양

매개변수	반밀폐형 시리즈	개방형 시리즈
압축기 유형	RefComp 반밀폐형 트윈 스크류	SRM 개방형 단일 스테이지 나사
콘덴서 유형	수냉식	수냉식 / 증발식
증발기 유형	건식 팽창 / 침수	건식 팽창 / 침수
2차 절삭유	염수/글리콜 용액	염수/글리콜 용액
제어 시스템	지능형 PLC 컨트롤러	산업용 등급 지능형 제어 센터
열전달 튜브	고효율 강화 튜브	고효율 강화 튜브
오일 분리	단일 스테이지 고효율	다단계 고효율
용량 변조	무단계/단계별	무단계/단계별
주요 애플리케이션	다산업 일반산업	석유화학, 제약, 빙상 및 설원
