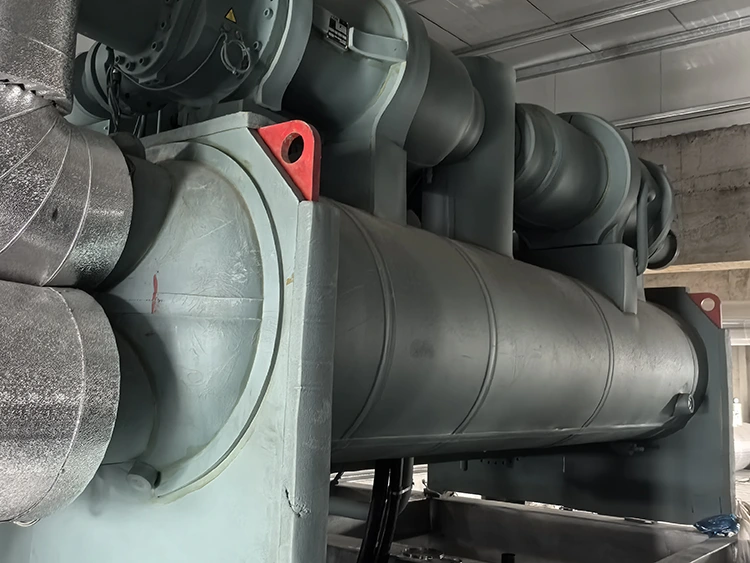

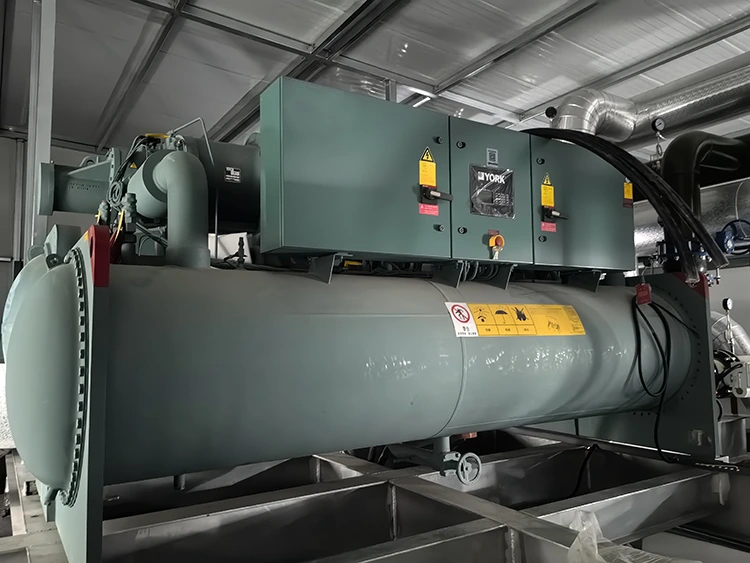

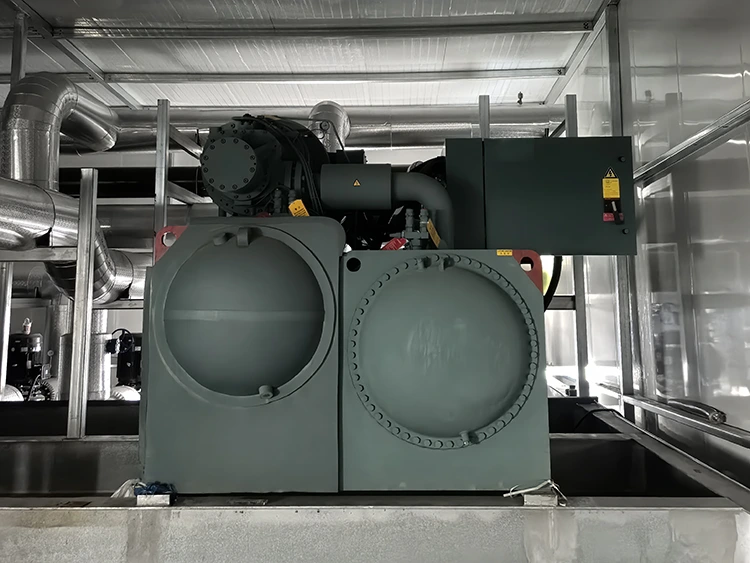

수냉식 스크류 냉각 장치

수냉식 스크류 냉각 장치는 상업 및 산업 부문 전반에 걸쳐 고효율, 연속 작동을 위해 설계되었습니다. 스크류형 압축기와 수냉식 구성을 특징으로 하는 이 제품은 기존 공냉식 냉각기에 비해 우수한 열 교환, 조용한 작동 및 긴 장비 수명을 제공합니다. 통합된 가변 주파수 드라이브(VFD) 기술과 지능형 제어 시스템은 동적 부하 요구 사항을 충족할 수 있는 유연하고 정밀한 냉각 기능을 제공합니다.

이 냉각기는 대형 건물, 공장, 데이터 센터, 의료 시설 및 실험실의 중앙 냉각원 역할을 하여 민감한 응용 분야의 에너지 효율성과 안정적인 온도 제어를 보장합니다.

주요 시스템 구성 요소

트윈 스크류 압축기: 반밀폐형 설계, 무단 용량 조절(10~100%), 저진동, 조용한 작동, 연중무휴 연속 성능.

쉘 앤 튜브 콘덴서: 효율적인 열 방출과 장기적인 내구성을 위해 강철 쉘에 이음새가 없는 구리 튜브가 들어있습니다.

침수형/직팽창 증발기: 높은 열 전달 효율로 안정적인 냉수 온도를 제공합니다.

오일 분리기: 냉매에서 혼입된 오일을 제거하여 적절한 윤활 및 열교환기 성능을 보장합니다.

확장 장치(TXV/EEV): 정밀한 과열도 제어 및 부분 부하 효율 향상.

지능형 전기 제어: BACnet 또는 Modbus를 통한 자동화된 작동, ​​모니터링, 진단 및 원격 통합을 위한 PLC 또는 마이크로프로세서 기반 시스템입니다.

구성 매개변수

핵심 성능 매개변수

1. 냉각 용량 범위

표준 수냉식 스크류 냉각 장치: 125~1800kW

침수형 장기 모델: 443~3484kW, 대규모 산업 및 상업용 애플리케이션에 적합

특수 저온 모델은 -45°C의 낮은 물을 출력할 수 있으며 냉각 용량은 5~2200kV입니다.

2. 에너지 효율비(COP)

기존 수냉식 스크류 냉각 장치: 4.4~5.2

고효율 침수 모델: COP는 5.8~6.2에 도달할 수 있으며, 부분 부하 시 효율이 더욱 높아집니다.

에너지 인증제품은 COP 5.46~5.86으로 국가 에너지 효율 1등급 기준을 충족합니다.

3. 입력 전원 및 전압

입력 전력: 7.5kW부터 시작하여 대형 장치는 수백 kW에 도달할 수 있습니다.

전압 표준: 380V/50Hz, 일부 고전력 모델은 6000V 고전압 전원 공급 장치를 지원합니다.

4. 출구 수온 조절

냉각수 출구 온도: 5~25℃ 온도 제어 정확도는 +0.1°C에 도달하여 정밀 제조 공정의 요구 사항을 충족합니다.

5. 소음 수준

작동 소음은 일반적으로 75~85dB(A)입니다.

고급 저소음 모델은 사무실 환경의 소음 수준에 가까운 60~70dB 미만으로 제어할 수 있습니다.

주요 성능 이점

고효율: VFD 기술은 에너지 낭비를 최소화합니다. 다중 압축기 구성은 기존 설계에 비해 최대 20%의 에너지를 절약합니다.

안정적인 작동: 저진동, 최소 소음, 견고한 구조로 24시간 연속 작동이 가능합니다.

유연한 부하 조절: 다양한 냉각 수요에 대해 정격 부하의 10~100%까지 무단 용량 조정이 가능합니다.

손쉬운 유지 관리: 지능형 제어를 통해 정기 점검, 구성 요소 교체 및 예측 유지 관리를 위한 접근 가능한 설계입니다.

다양한 응용 분야: 냉수 공급 3~20°C, 상업용 AC, 산업 공정, 데이터 센터 및 의료 시설에 적합합니다.

애플리케이션

1.상업용 건물

대형 쇼핑몰, 오피스 타워, 호텔, 컨벤션 센터 및 복합 용도 개발에서는 HVAC 시스템의 중앙 냉각 플랜트로 수냉식 스크류 냉각기를 사용합니다. 수냉식 스크류 냉각 장치는 연중 내내 건물 냉각 부하의 전체 범위를 충족할 수 있는 안정적이고 효율적이며 조용한 중앙 냉각원을 제공합니다.

2. 데이터 센터

데이터 센터 냉각 응용 분야에서 이 제품은 냉각 타워 및 컴퓨터실 공기 처리기 또는 내부 냉각 장치와 함께 작동하여 정확한 서버 입구 온도를 유지하고 중요한 IT 인프라를 보호합니다.

높은 효율성과 정확한 용량 제어의 결합을 통해 데이터 센터 운영자는 PUE(전력 사용 효율성) 값을 1.3 미만으로 달성하여 IT 냉각 인프라의 에너지 오버헤드를 크게 줄일 수 있습니다.

3.산업 공정 냉각

사출 성형, 전기 도금, 화학 처리, 식품 및 음료 제조, 의약품 생산에서 정확하고 안정적인 공정 냉각은 제품 품질, 생산 처리량 및 운영 안전에 필수적입니다. 이는 이러한 까다로운 산업 응용 분야의 엄격한 온도 요구 사항을 충족하기 위해 안정적이고 정확하게 제어되는 공정 냉각수를 제공합니다.

4.의료 및 과학시설

병원, 클린룸, 실험실 및 연구 시설에는 환자의 편안함과 민감한 공정 및 장비의 무결성을 위해 매우 안정적이고 정밀하게 제어되는 온도 환경이 필요합니다. Lynxcool 수냉식 스크류 냉각 장치는 의료 및 과학 시설 HVAC 응용 분야의 엄격한 표준을 충족하는 데 필요한 안정성, 신뢰성 및 제어 정밀도를 제공합니다.

5.전자제품 제조

반도체 제조 공장, PCB 조립 시설 및 전자 테스트 실험실에는 정밀한 온도 제어가 가능한 안정적이고 오염 없는 냉각 환경이 필요합니다. Lynxcool 냉각기는 이러한 요구 사항을 지원하는 동시에 고부가가치 전자 제품 제조 작업에 대한 엄격한 신뢰성 기대치를 충족합니다.

선택 및 설치 지침

부하 계산: 건물 외피, 점유율, 장비 부하 및 기후를 고려하여 상세한 열 취득 분석을 사용합니다.

보조 장비: 완전한 수냉식 냉각기 시스템을 위해서는 다음과 같은 보조 장비를 통합 시스템으로 설계하고 설치해야 합니다.

● 설계 주변 습구 온도에서 전체 응축기 열 부하를 거부할 수 있는 크기의 냉각탑

● 적절한 유량과 양정을 갖춘 응축수 순환펌프

● 해당되는 경우 1차 및 2차 회로용 냉수 순환 펌프

● 유압 안정성과 축열 기능을 제공하는 절연 냉수 완충 탱크

● 냉각탑 수질을 유지하고 스케일링, 부식, 생물학적 성장을 방지하는 수처리 시스템

● 시스템 설계에 필요한 배관, 밸브, 스트레이너, 팽창 탱크 및 공기 통풍구

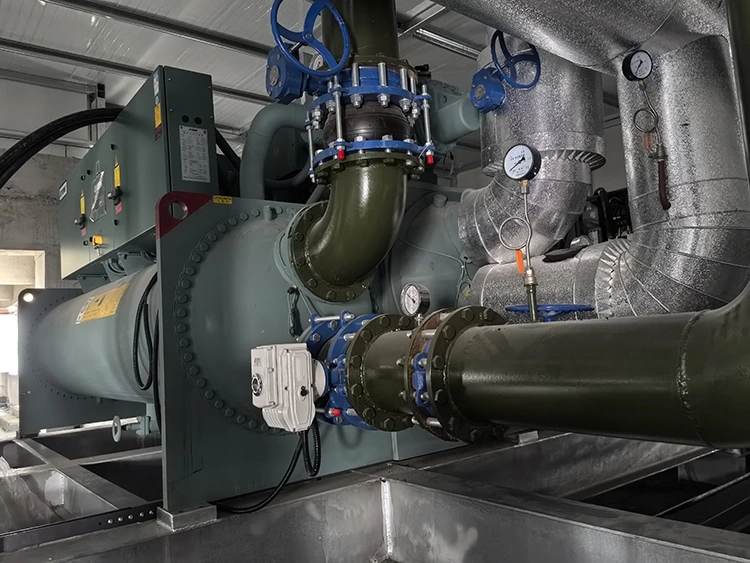

설치 환경: Lynxcool 수냉식 스크류 냉각 장치는 다음 환경 요구 사항을 충족하는 실내 기계실에 설치해야 합니다.

● 열 축적을 방지하기 위한 좋은 자연 환기 또는 기계적 환기

● 부식성 가스, 화학 증기, 과도한 먼지가 없을 것

● 주변 온도는 항상 45°C 이하로 유지됩니다.

● 냉각기 단위 중량을 지탱할 수 있는 적절한 구조적 바닥 하중 용량

● 설치 설명서에 명시된 대로 유지 관리 접근을 위해 장치의 모든 측면에 충분한 공간이 있어야 합니다.

● 건물로의 진동 전달을 최소화하기 위해 유닛 베이스와 바닥 구조물 사이에 진동 절연 패드 또는 스프링 절연 장치를 설치합니다.

Lynxcool 수냉식 스크류 냉각기를 선택하는 이유는 무엇입니까?

Lynxcool 수냉식 스크류 냉각기는 고급 스크류 압축기 기술, 지능형 제어 및 강력한 엔지니어링 품질을 결합합니다. 우리는 거의 모든 상업 또는 산업 프로젝트에 맞는 맞춤형 솔루션을 제공합니다. 글로벌 애플리케이션 엔지니어링 지원, 애프터 서비스 및 Nestlé, Coca-Cola, PepsiCo, Mars, Danone 및 Unilever와 같은 클라이언트와 함께 진행한 수백 개의 프로젝트에서 입증된 실적을 통해 Lynxcool은 성능, 효율성 및 장기적인 신뢰성을 보장합니다.
