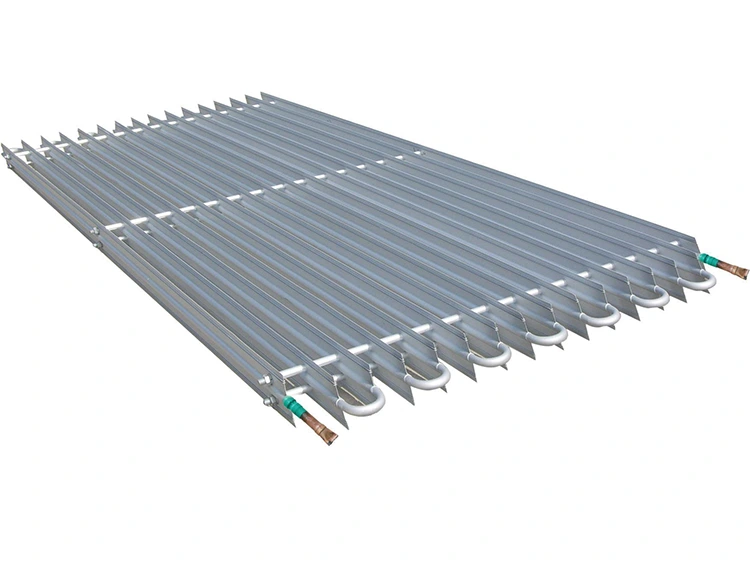

알루미늄 파이프 코일

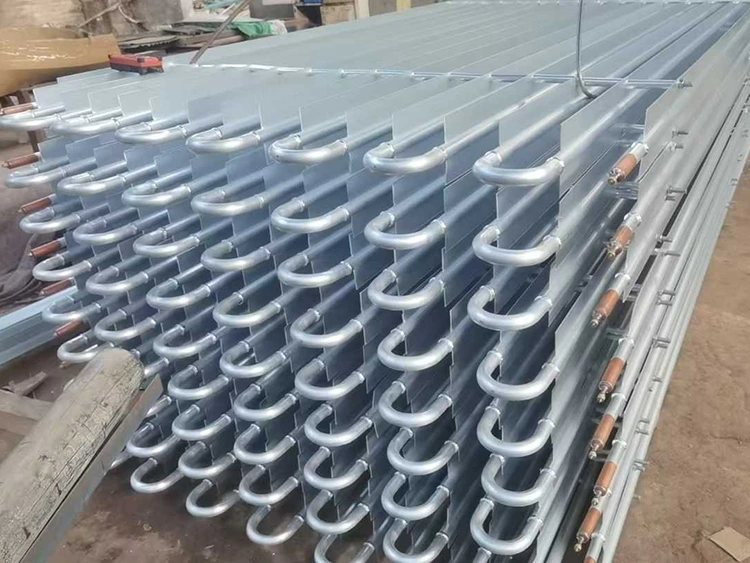

각 알루미늄 파이프 코일 장치는 "외부 핀/내부 스레드" 구조를 특징으로 하는 압출 알루미늄 합금 핀 튜브를 사용합니다. 핀과 튜브 본체는 단일 단계 성형 공정을 통해 단단히 결합되어 둘 사이의 영구적인 야금학적 결합을 보장합니다. 이는 핀과 튜브 사이의 접촉 열 저항을 효과적으로 제거합니다. 배송 전에 모든 장치는 압축 공기를 사용하여 엄격한 압력 테스트를 거칩니다. 또한 이 장치에는 통합 전기 제상 시스템과 물받이가 기본으로 제공됩니다. 적용 가능한 냉매에는 HFC(R404A, R507A, R134a, R448A, R449A) 및 암모니아(R717)가 포함됩니다.

주요 기능

•팬 없는 자연 대류 — 평행한 핀 채널을 통한 굴뚝 효과 공기 순환; 팬 에너지 소비 없음; 팬 모터 열 증가가 없습니다.

•낮은 제품 탈수 - 냉장 창고의 낮은 풍속과 높은 상대 습도는 팬 코일 증발기에 비해 저장된 식품의 건조 손실을 최소화합니다.

• 작은 온도 변동 - 감소된 순환 진폭으로 안정적인 냉장 보관 온도; 제품 품질과 유통기한이 향상되었습니다.

• 저온 저장 효과 - 알루미늄 증발기 본체의 열 질량이 차가운 에너지를 저장하여 압축기 시동 빈도를 줄이고 압축기 수명을 연장합니다.

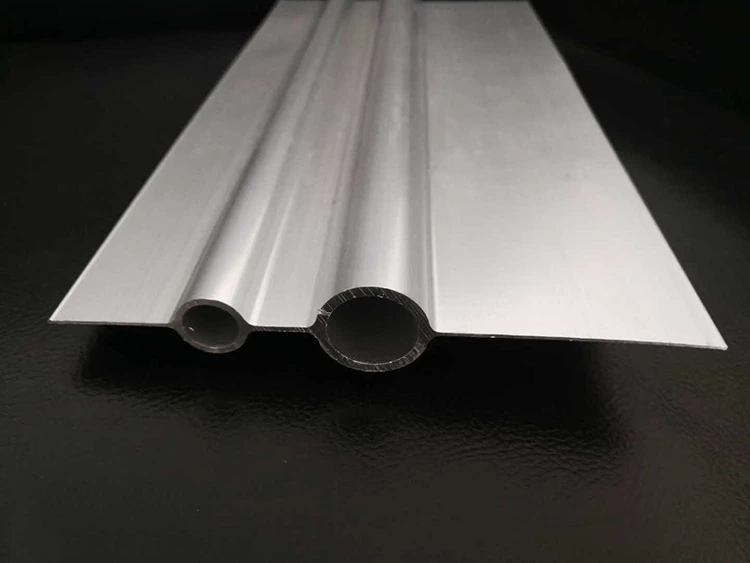

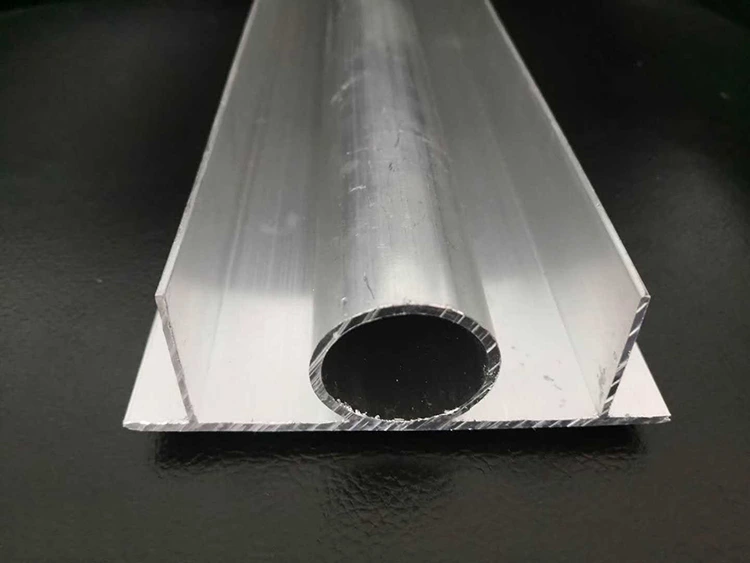

• 외부 핀 / 내부 스레드 튜브 구조 - 단일 다이캐스트 프레싱; 외부 핀은 공기 측 열 전달을 극대화합니다. 내부 스레드는 냉매측 필름 저항과 냉매 충전을 감소시킵니다.

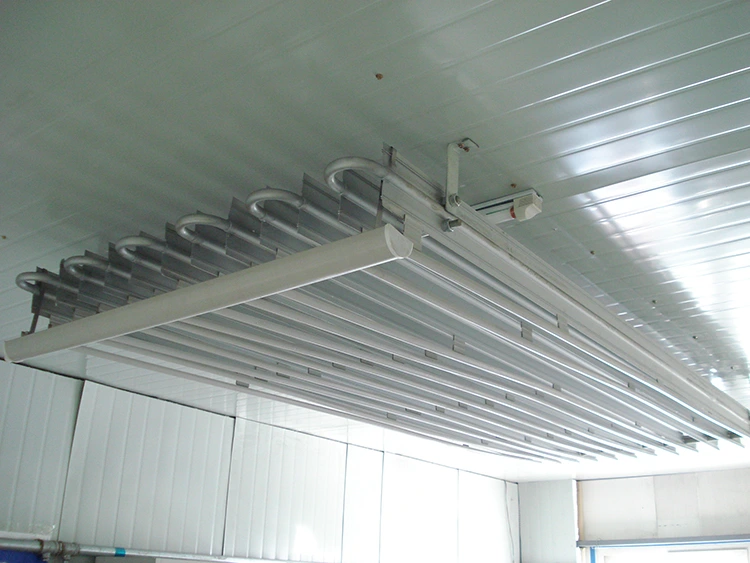

•물받이가 포함된 전기 제상 - 전기 히터 요소와 수집 트레이가 통합되어 있습니다. 시계 또는 센서에 따라 자동으로 제상됩니다.

•암모니아 및 HFC 호환 — HFC 및 R717(암모니아) 냉매와 모두 호환되는 알루미늄 합금 소재; 식품 위생 재료 기준에 따라 중국에서 생산됩니다.

기술적인 매개변수

모든 알루미늄 파이프 코일은 중국에서 제조되고 압력 테스트를 거칩니다. 공장 문서에는 압축 공기 누출 테스트 인증서, 재료 준수 선언(식품 위생 등급 알루미늄 합금) 및 치수 검사 보고서가 포함됩니다. 중국 생산 시설에서 파견되는 모든 제품에는 완전한 문서 패키지가 포함되어 있습니다.

적용범위

중저온 냉동 창고 | −5°C ~ −30°C

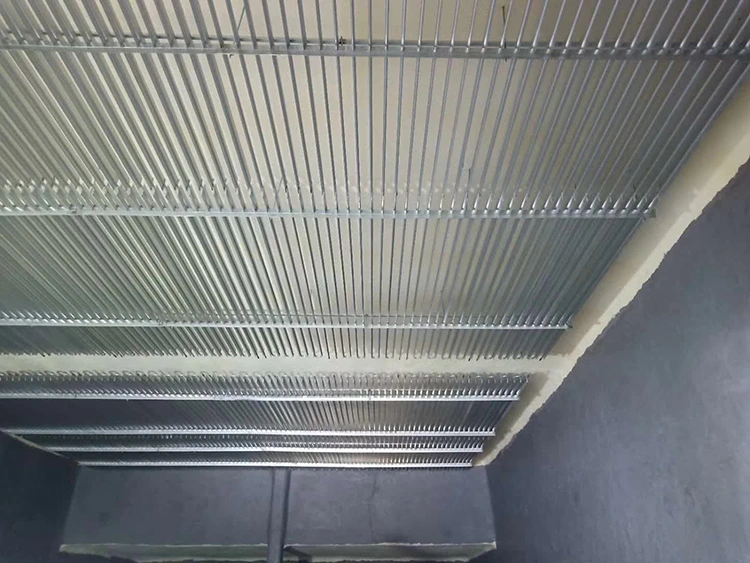

중국의 Lynxcool 알루미늄 파이프 코일은 육류, 가금류, 해산물, 유제품, 과일 및 야채에 천장 장착형 증발 장치를 제공합니다. 자연 대류는 팬코일 시스템보다 높은 습도를 유지하고 탈수 및 체중 감소를 줄여줍니다.

생선 및 수산물 냉장 보관 | −15°C ~ −25°C

생선과 해산물의 안정적인 저온과 고습을 유지합니다. 낮은 풍속은 수분 손실을 줄입니다. R717 시스템과 암모니아 호환 가능.

제약 및 의료용 냉장 매장 | +2°C ~ −20°C

의약품, 백신, 생물학적 제제를 위한 안정적인 온도와 습도. 알루미늄 합금은 제약 등급 위생 표준을 충족합니다.

신선한 농산물 및 원예용 냉장 보관 | 0°C ~ -5°C

팬이 없는 디자인으로 습도를 90% 이상 유지하여 과일, 야채, 꽃의 시들음과 동결 손상을 방지합니다.

폭발 냉각 및 사전 냉각실 | −5°C ~ −15°C

천장에 장착된 코일은 습기를 유지하고 탈수를 줄이며 조용하게 작동하므로 고부가가치 농산물에 이상적입니다.

Lynxcool과 파트너 관계를 맺어야 하는 이유

1. 20년 이상의 경험

Lynxcool은 20년 넘게 중국에서 알루미늄 파이프 코일을 설계하고 제조해 왔습니다. 우리는 아시아 태평양, 중동 및 그 외 지역의 냉장 보관업체, 시스템 통합업체 및 최종 사용자에게 제품을 공급합니다.

2. 정밀 다이캐스트 핀튜브 제조

CNC 제어 다이캐스트 핀은 튜브 벽과 일체형으로 형성됩니다.

기계적 팽창으로 인한 열 전달 손실을 제거합니다.

모든 코일은 압력 테스트를 거쳤으며 공장에서 발행한 누출 인증서와 함께 제공됩니다.

3. 열 설계 및 크기 조정 지원

전체 냉장 창고 열부하 계산 및 열 크기 조정.

천장 공간에 맞게 튜브 직경, 핀 피치 및 회로 레이아웃을 최적화했습니다.

중국에 본사를 둔 엔지니어가 제공하는 냉매 충전 견적 및 레이아웃 도면.

4. 식품위생등급 재료

양극 산화 처리되거나 특수 표면 처리된 알루미늄 합금입니다.

중국 및 국제 식품 접촉 표준을 충족합니다.

조립 전 내부 튜브 청소; 준수 선언이 포함되어 있습니다.

5. 암모니아 호환성

R717 암모니아 냉동과 완벽하게 호환됩니다.

전체가 알루미늄으로 된 피팅 및 연결부; 구리 성분이 없습니다.

대규모 식품 가공 및 콜드체인 시설에 적합합니다.

6. 경쟁력 있는 중국산 가격

경쟁력 있는 가격으로 제공되는 고품질 식품 위생 인증 코일입니다.

전체 공장 문서: 누출 테스트 인증서, 재료 선언, 설치 매뉴얼, 제상 배선 다이어그램.

유지된 생산 툴링을 통해 반복 OEM 주문에 대한 리드 타임이 짧습니다.

인증

•ISO 9001 — 품질 관리 시스템, 중국 생산 시설

•식품 위생 등급 알루미늄 합금 - 단위당 재료 준수 선언

•공장 압축 공기 누출 테스트 - 100% 테스트됨; 단위별로 발급되는 인증서

•GB/T 15912 - 알루미늄 및 알루미늄 합금 핀 튜브에 대한 중국 국가 표준

•GB 50072 — 중국 냉장 보관 설계 코드(Q = K·A·Δt 계산 기준)와 호환됩니다.

•유럽 시장 수출에 사용 가능한 CE/PED 호환 구성

• 전체 알루미늄 피팅과 함께 사용 가능한 암모니아 등급(R717) 구성

사례

•중국에서 생산되어 전 세계에 설치된 수만 개의 알루미늄 파이프 코일 장치

•아시아 태평양 및 중동 전역의 냉장 보관업체, 식품 가공 공장, 수산 시설 및 제약 저온 유통망에 공급됩니다.

•HFC 및 암모니아 냉매 시스템 모두 제공

•중국 생산 시설에서 98% 정시 납품

•표준 보증: 제조 결함에 대해 발송일로부터 24개월

FAQ

Q1: 굴뚝효과란 무엇이며, 왜 중요한가요?

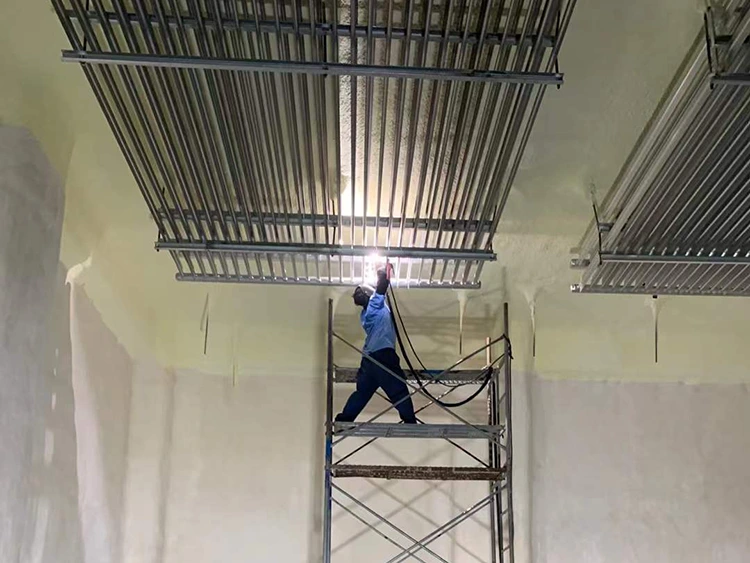

A: 굴뚝 효과는 알루미늄 파이프 코일 냉장 창고의 자연 대류입니다. 차가운 공기는 수직 핀 채널을 통해 내려오고 따뜻한 공기는 상승하여 팬 없이 효율적인 열 전달이 가능합니다. 올바른 설치 - 150~200mm의 천장 간격 및 수평 걸이 - 지속적인 자연 순환을 보장합니다.

Q2: 필요한 열 전달 면적은 어떻게 계산합니까?

A: 공식 A = Q / (K · Δt)를 사용합니다. 여기서 K = 9–10 W/m²°C 및 Δt ≒ 10°C입니다. 그런 다음 튜브 직경과 핀 유형을 선택합니다.

Φ25 2핀 = 0.29m²/m

Φ32 2핀 = 0.34m²/m

Φ32 3핀 = 0.495m²/m

당사의 중국 기반 엔지니어는 귀하의 프로젝트에 대한 전체 계산을 수행할 수 있습니다.

Q3: 단일 패스 튜브 길이를 제한하는 이유는 무엇입니까?

A: 길이가 너무 길면 압력 강하가 증가하여 냉각 용량이 감소합니다. 제한: Φ25 = 80m, Φ32 = 100m. 대규모 매장의 경우 Venturi 액체 분배기 지점과 함께 여러 개의 더 짧은 평행 패스를 사용하십시오.

Q4: 알루미늄 파이프 코일을 암모니아(R717)와 함께 사용할 수 있습니까?

답: 그렇습니다. 알루미늄은 암모니아와 완전히 호환됩니다. Lynxcool은 전체 알루미늄 피팅과 전체 압력 테스트를 통해 중국에서 암모니아 등급 코일을 생산합니다. 구리를 사용해서는 안됩니다.

Q5: 언제, 어떻게 해동해야 하나요?

A: 권장되는 유발 요인: 깃털 같은 서리 ≥10mm 또는 단단한 얼음 ≥5mm. 일반적으로 전기 히터를 사용하여 24시간당 2~4사이클입니다. 표면 온도 센서나 타이머를 통해 제상이 종료됩니다. 비정상적인 조건에서는 수동 제상이 가능합니다.

Q6: 벤츄리 액체 분배기란 무엇입니까?

A: 벤츄리 효과를 이용해 냉매의 균일한 분포를 보장하는 각 분기 입구의 노즐 장치입니다. 튜브의 범람이나 고갈을 방지하여 증발기 효율을 향상시키고 액체 해머를 방지합니다.

질문 7: 알루미늄 파이프 코일은 팬 코일 증발기와 어떻게 비교됩니까?

A: 팬 코일은 온도를 더 빠르게 낮추고 천장 공간을 절약합니다. 알루미늄 파이프 코일은 팬 에너지를 사용하지 않고 더 높은 습도(90~95% 대 75~85%)를 유지하며 제품 건조 손실을 줄이고 온도를 안정화합니다. 고급 식품, 제약 및 고습 응용 분야에 이상적입니다.
