강철 베어 튜브 증발기 선반

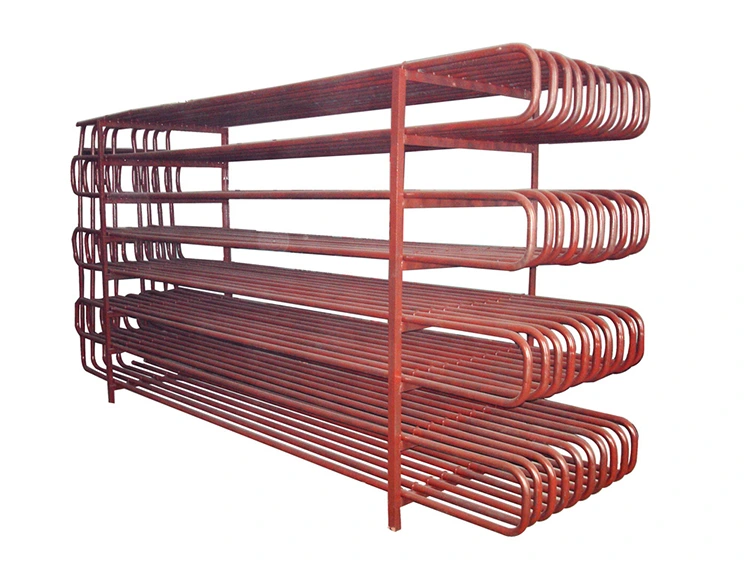

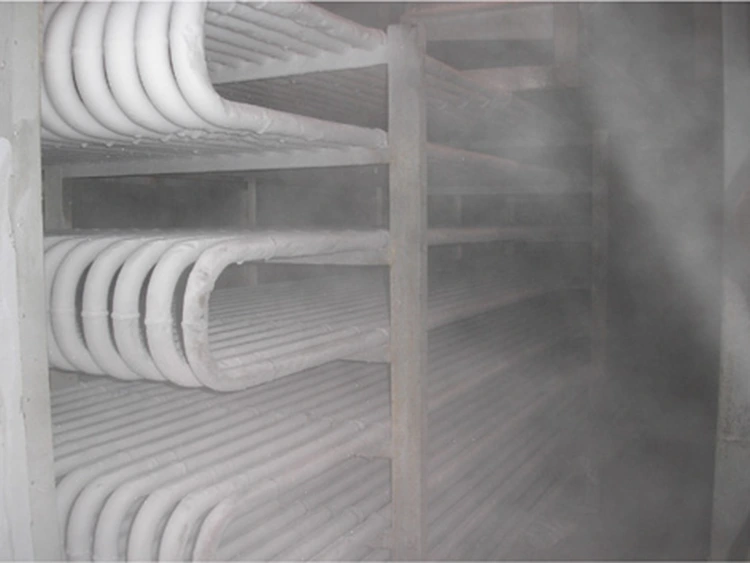

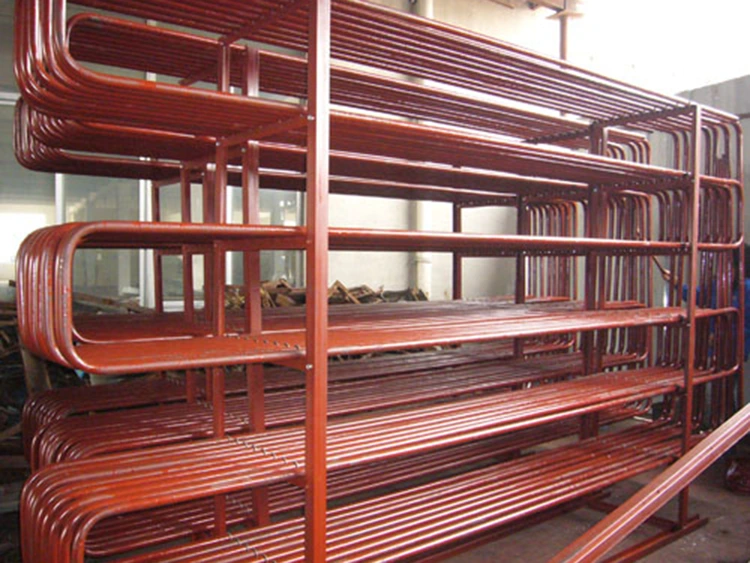

Lynxcool의 강철 베어 튜브 증발기 선반은 끝 부분이 U자 모양의 리턴 벤드로 연결된 여러 층의 평행한 베어 강철 튜브로 구성되어 있으며 모두 견고한 강철 프레임에 용접되어 있어 내구성이 뛰어나고 오래 지속되는 정적 증발기 시스템입니다. 냉매는 냉각 표면과 하중을 지탱하는 선반 역할을 동시에 수행하는 강철 튜브 내에서 직접 증발합니다. 팔레트나 제품을 그 위에 직접 배치하면 매우 효율적인 열 전달이 가능합니다.

알루미늄판이나 핀형 증발기에 비해 강관 구조로 충격과 굽힘에 대한 저항성이 우수하고, 정밀한 용접이 필요 없으며, 높은 내하력을 자랑하여 대용량 팔레트 보관, 대규모 냉동 보관 시설, 해산물 가공 공장에 적합합니다. 팬이 없는 자연 대류 설계로 에너지 소비가 없고 습도가 높으며 온도 변동이 최소화되는 냉동 효과를 제공합니다.

제조지 : 중국 칭다오

적용 가능한 냉장 보관 유형: 암모니아 냉장 보관, 생선 보관, 급속 냉동고, 육류 저장 시설

자료: 탄소강

서비스 수명: 20~40년

기술적인 매개변수

각 강철 베어 튜브 증발기 선반은 중국 공장에서 압력 테스트를 거치며 포괄적인 품질 검사, 용접 및 재료 보고서는 물론 설치 및 유지 관리 매뉴얼도 함께 제공됩니다.

이 제품은 어떤 분야에 사용할 수 있나요?

1. 대규모 암모니아 냉장 및 팔레트형 냉동

Steel Bare-Tube Evaporator Shelving은 육류, 유제품, 생선 및 냉동 식품을 보관하는 데 적합하며 전체 팔레트 및 절반 팔레트 구성을 모두 수용합니다. 매우 효율적인 직접 암모니아 증발 냉각 기능을 갖추고 있으며 무거운 하중을 견딜 수 있도록 설계되었습니다.

2. 어선 어항

전체 생선, 생선 블록 및 소금에 절인 생선의 냉장에 이상적인 이 시스템은 선체 진동과 해수 부식을 견딜 수 있도록 설계되었습니다. 표면 처리 옵션에는 용융 아연 도금 또는 에폭시 코팅이 포함됩니다.

3. 육류 냉장 및 급속 냉동실

갈고리에 걸거나 팔레트에 놓는 등 분할된 쇠고기와 돼지고기를 보관하도록 설계된 이 시스템은 알루미늄 판이나 핀 증발기보다 훨씬 뛰어난 내하력을 자랑하는 동시에 탁월한 자연 대류 냉각 기능을 제공합니다.

4. 냉장 보관 시설 개조 및 교체

노후된 증발기를 교체하는 데 적합한 이 솔루션은 맞춤형 치수, 업그레이드된 벽 두께 및 현대적인 냉동 연결 인터페이스를 제공합니다.

5. 염수 냉각 탱크 및 침수 증발기

염수 냉각수에 직접 담근 강철 튜브를 특징으로 하는 이 시스템은 매우 효율적인 열 교환을 보장합니다. 암모니아와 염수 모두와 호환되는 탄소강으로 제작되었으며 맞춤형 설계가 가능합니다.

주요 기술 특징

1. 용접 강관 구조: 하중 지지 및 냉동 기능을 통합합니다. 20~40년의 사용 수명을 제공하여 알루미늄 판과 관련된 취약성 문제를 제거합니다.

2. 암모니아 냉동 호환성: 암모니아 부식에 강한 탄소강으로 제작되어 대규모 암모니아 기반 냉장 보관 시설 및 어류 보관소에 사용하기에 이상적입니다.

3. 고온 가스 제상: 암모니아 시스템에 선호되는 방법입니다. 압축기 에너지를 재사용하여 높은 에너지 효율을 보장합니다.

4. 자연 대류 냉각: 팬이 필요하지 않아 높은 습도를 유지하고 온도 변화를 최소화합니다.

5. 견고한 설계: 계층당 200~2000kg의 적재 용량을 지원하므로 팔레트를 직접 배치할 수 있습니다.

6. 부식 방지 처리: 특정 환경 조건에 맞게 맞춤화된 용융 아연 도금 또는 에폭시 부식 방지 페인트가 특징입니다.

Lynxcool Steel Bare-Tube 증발기 선반을 선택하는 이유는 무엇입니까?

1.압력 용기 용접 인증: ASME IX, EN 287 및 GB 150을 준수하여 인증된 전문가에 의해 용접되었습니다. 각 장치는 배송 전에 유압 테스트를 거쳤습니다.

2. 맞춤형 냉장 보관 치수: 냉장실 레이아웃, 팔레트 높이 및 배관 구성과 일치하도록 설계되었습니다.

3.암모니아 시스템 전문성: 증발 압력, 제상 주기, 오일 회수 및 액체 분배에 최적화되었습니다.

4. 해양 및 중공업 경험 : 진동 방지 및 부식 방지 설계로 분류 표준을 충족하는 어선 및 산업용으로 적합합니다.

5.경쟁력 있는 중국 가격: 일관된 품질을 갖춘 유사한 유럽 제품보다 20-35% 더 저렴합니다.

FAQ

Q: 스틸 튜브 선반과 알루미늄 플랫 랙의 차이점은 무엇입니까?

A: 둘 다 팬이 없는 증발기를 사용합니다. 강철 튜브 선반은 여러 개의 강철 튜브를 지지 구조와 냉매 흐름 채널로 사용합니다. 견고한 구조와 무거운 무게로 인해 팔레트 제품, 암모니아 냉동 시스템 및 해양 환경에 이상적입니다. 알루미늄 플랫 랙킹은 매끄럽고 평평한 표면을 사용합니다. 무게가 가벼워서 생선 필레, 팔레트 포장, 의약품 등 바닥이 평평한 제품을 보관하는 데 더 적합하며 열전도율도 우수합니다. Lynxcool은 두 가지 유형의 랙을 모두 제조하고 특정 적용 시나리오를 기반으로 전문적인 선택 조언을 제공합니다.

Q: 일반적으로 암모니아 냉동 랙킹에 알루미늄 대신 탄소강이 사용되는 이유는 무엇입니까?

A: 강철은 인장 강도와 항복 강도가 더 높기 때문에 무거운 하중(층당 500~1,000kg)을 견딜 때 더 작은 직경의 튜브를 사용할 수 있습니다. 알루미늄은 일반적으로 가벼운 제품에 사용됩니다. 구리는 암모니아와의 비친화성으로 인해 암모니아 냉동 시스템에는 절대 사용되지 않습니다.

Q: 뜨거운 암모니아 해동의 작동 원리는 무엇입니까?

A: 압축기에서 나오는 고온의 암모니아 증기가 랙 내부 배관을 통해 흐르면서 잠열을 방출하여 성에를 녹입니다. 응축된 액체 암모니아는 냉동 시스템으로 다시 흐릅니다. 전체 제상 주기는 일반적으로 20~45분 정도 지속되며 전기 제상보다 에너지 효율적입니다.

Q: 해양 환경이나 어선의 냉동창고에는 어떤 표면 처리 공정이 권장됩니까?

A: "용융 아연도금 + 이중 부식 방지 코팅"의 조합을 권장합니다. 먼저 아연이 풍부한 에폭시 프라이머를 도포한 다음 고막 두께의 에폭시 탑코트를 도포합니다. 적용 환경이 매우 열악한 경우 폴리우레탄 또는 폴리우레아 탑코트를 추가로 추가하는 것이 좋습니다. 특정 부식 방지 사양은 선박 유형 및 실제 작동 조건에 따라 맞춤화되어야 합니다.

Q: 기존 장비의 크기에 따라 교체 랙을 제공할 수 있습니까?

답: 그렇습니다. 기존 랙의 구체적인 치수, 사용된 냉매 유형, 연결 인터페이스에 대한 자세한 정보를 제공해 주십시오. 그런 다음 Lynxcool은 이 정보를 기반으로 치수 도면을 작성하고 생산을 시작하기 전에 확인을 위해 고객에게 제출합니다. 생산 주기(배송 시간)는 일반적으로 5~9주입니다.

Q: 선반은 팔레트로 운반된 물품을 지원합니까?

답: 그렇습니다. 우리는 800×1,200mm 또는 1,000×1,200mm 팔레트를 수용하는 표준 팔레트와 호환되는 선반 선반을 제공합니다. 표준 선반의 정격 하중 용량은 선반당 500~1,500kg입니다. 2,000kg을 초과하는 하중의 경우 구조적으로 강화된 맞춤형 솔루션도 제공합니다. 비표준 맞춤형 설계의 경우 해당 구조 역학 계산을 제공합니다.

Q: 이 강철 베어 튜브 증발기 선반은 어디에서 제조됩니까? 어떤 품질 표준을 충족합니까?

A: 이 제품은 ISO 9001 품질 관리 시스템 인증을 받은 중국 공장에서 설계 및 제조되었습니다. 품질 보증(QA)에는 인증된 용접공, 재료 테스트, 100% 수압 테스트, 표면 검사 및 치수 검증이 포함됩니다. 모든 관련 서류는 상품과 함께 배송됩니다.
